DBA52CM24 Carlo Gavazzi

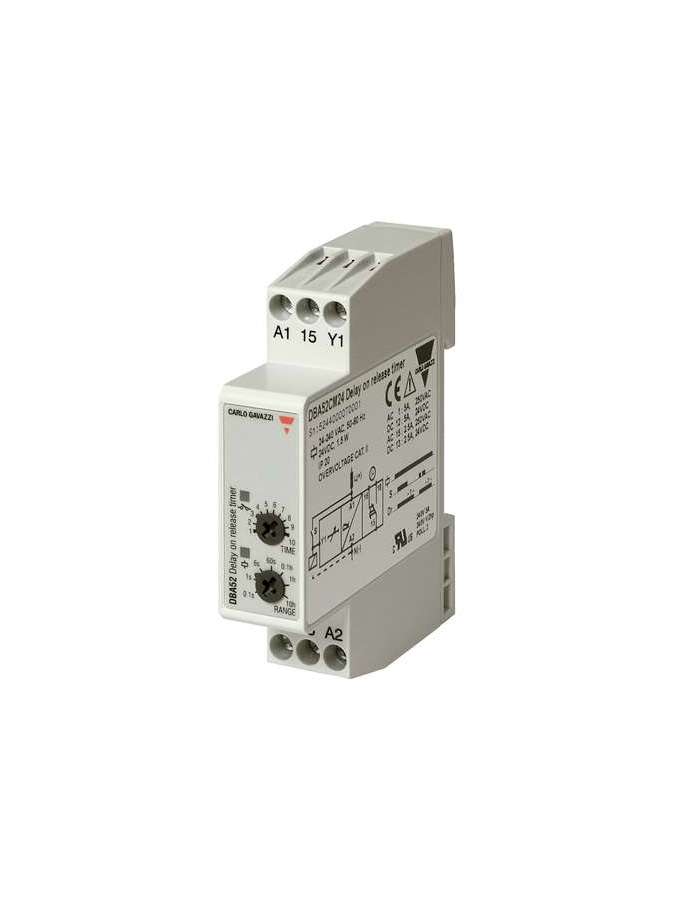

DBA52CM24, TIMERS Délai sur le type de libération DBA52, DBA52CM24, Délai multi-tension sur la minuterie de libération avec 7 boutons sélectionnables de 7 μg de 0,1 s et 100 h. Pour le montage sur le rail DIN., DBA52CM24, le relais fonctionne dès que le contact de la gâchette est fermé. La période commence lorsque le contact de la gâchette est opença. Le relais libère à la fin de l'heure de retard définie ou lorsque l'alimentation est déconnectée. Le relais fonctionne à nouveau lorsque le contact d'entrée est refermé à nouveau. S'il est fermé avant la fin du délai de retard, le relais ne cesse ON, Une nouvelle période commence dès que le contact de la gâchette est ouvert à nouveau. Charge supplémentaire Il est possible de filer une charge supplémentaire (i.e. un relais) entre les broches Y1 et A2 entraînées par le contact de la gâchette sans endommager le dispositif (voir le schéma de câblage). Mode de travail de LED jaune Timing: relais clignotant lent ONVoir les diagrammes d'opération Position des boutons incorrects: clignotant rapide
