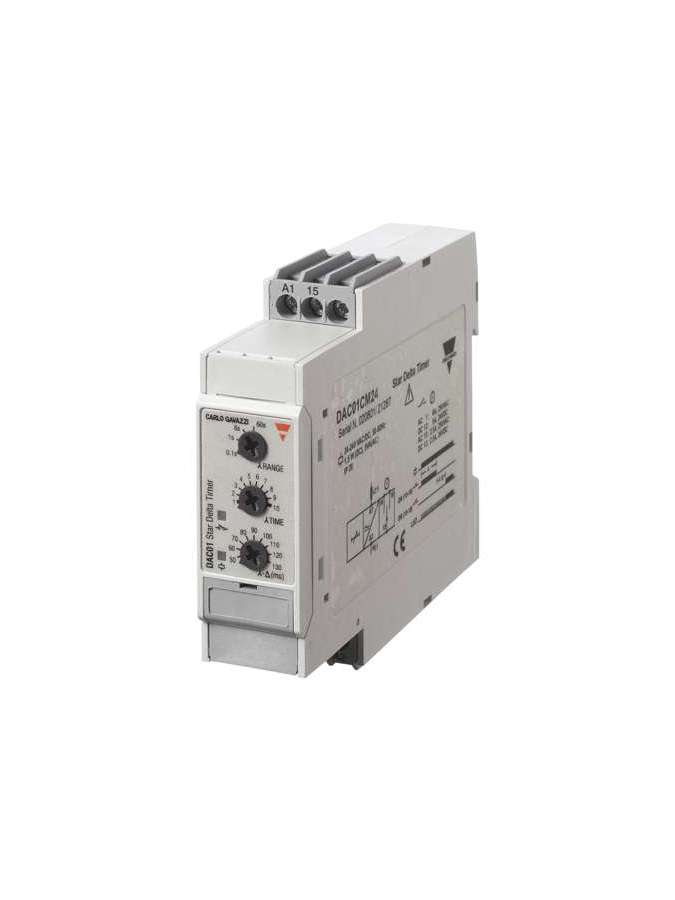

DAC01CM40, Moyers Contrôle de contrôle STAR-Triangle DAC01 Modèles, PAC01, DAC01CM40, Strearetriangle Contrôle réel avec deux échelles de temps réglables: fonction étoile (0,1 à 600 s) et heure entre la fonction STAR et la fonction Triangle (50 - 130 ms). Pour montage sur rail DIN (DAC 01) ou module de plug-in (PAC01). , DAC01CM40, le relais de sortie est normalement dans une position neutre centrale. Lors de l'application de la tension d'alimentation, le relais est placé dans la position étoile (PIN 16 ou 4) et la période de temps de la position d'étoile commence. Terminé la période ajustée, le relais retourne à la position neutre centrale et commence le délai établi entre la position d'étoile et la position du triangle. Après cette période (réglable entre 50 et 130 ms), le relais passe à la position du triangle (broches 18 ou 3) et reste dans cette position jusqu'à ce que la tension d'alimentation soit interrompue au moins 200 ms. Si vous avez avant de terminer la période de l'étoile, la tension d'alimentation est réduite pendant au moins 200 ms, le relais ne fonctionnera pas, le circuit de temps sera réinitialisé et le relais sera prêt à démarrer une nouvelle période.
DAC01CM40
Références spécifiques
Nouveau
Télécharger
DAC01CM40.pdfAucun avis client pour le moment.
