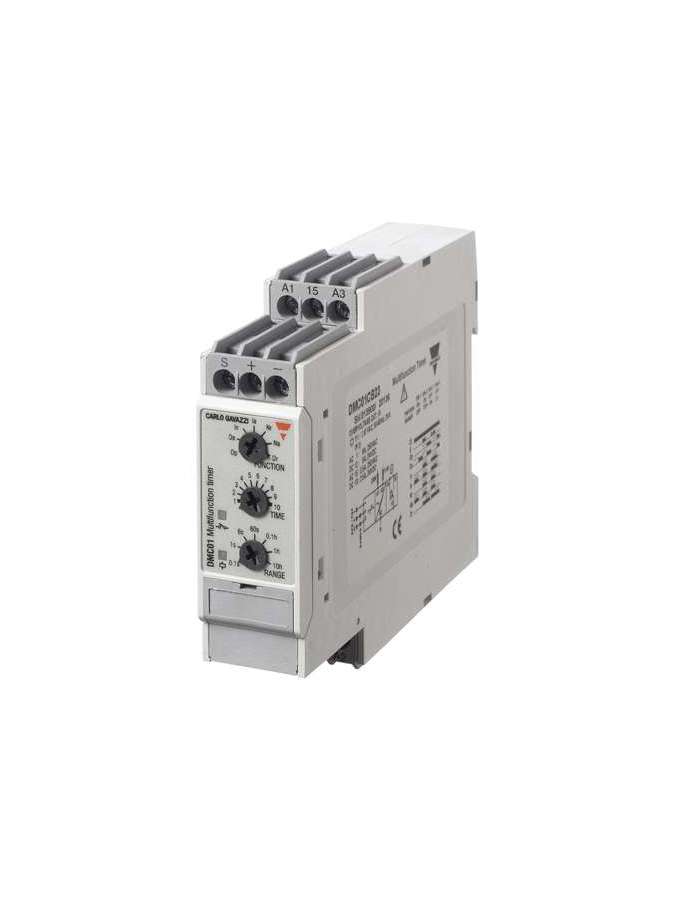

DMC01C724 Carlo Gavazzi

DMC01C724, Types de types multifonctions DMC01, PMC01, DMC01C724, Minuterie multi-tension avec 7 boutons sélectionnables et 7 boutons sélectionnables de 7 boutons à 0,1S et 100h. Réglage du temps à distance disponible. 15 VDC, 10 mA (1 relais) ou 24 VDC, 15 mA (2 relais) Fourniture pour les capteurs PNP / NPN et 8,2 VDC Fourniture pour le capteur Namur. Pour le montage sur le rail DIN (DMC01) ou le plug-in (PMC01)., DMC01C724, Fonction OP: Délai d'utilisation, démarrage manuel Le délai commence dès que le contact de la gâchette est fermé. À la fin de l'ensemble du délai de retard, les opérations de relais et ne relâchent pas tant que le contact de la gâchette n'est plus refermé ou que l'alimentation est déconnectée. Lorsque le contact de la gâchette est fermé, les rejets de relais et une nouvelle période de temps commence. Fonction OA: Délai d'utilisation, Démarrage automatique et manuel Le délai commence dès que l'alimentation est connectée. À la fin de l'ensemble du délai de retard, les opérations de relais et ne relâchent pas tant que le contact de la gâchette est fermé ou que l'alimentation est déconnectée. Lorsque le contact de la gâchette est fermé, les rejets de relais et une nouvelle période de temps commence. Fonction Dans: Intervalle, démarrage manuel Le relais fonctionne et la période commence dès que le contact de la gâchette est fermé. Le relais libère à la fin de cette période ou lorsque l'alimentation est déconnectée. Le relais fonctionne à nouveau lorsque le contact de la gâchette est à nouveau fermé. Si le contact de la gâchette est fermé avant la fin de la période de retard, le relais se garde ON Et une nouvelle période commence. Fonction IA: Intervalle, Démarrage automatique et manuel Le relais fonctionne et la période commence dès que l'alimentation est connectée. Le relais libère à la fin de cette période ou lorsque l'alimentation est déconnectée. Le relais fonctionne à nouveau lorsque le contact de la gâchette est fermé. Si le contact de la gâchette est fermé avant la fin de la période de retard, le relais se garde ON Et une nouvelle période commence. Fonction NR: Intervalle sans réinitialisation du temps, démarrage manuel Le relais fonctionne et la période commence dès que le contact de la gâchette est fermé. Le relais libère à la fin de cette période ou lorsque l'alimentation est déconnectée. Le relais fonctionne à nouveau lorsque le contact de la gâchette est à nouveau fermé. Fonction NA: Intervalle sans réinitialisation du temps, automatique et manuel Le relais fonctionne et la période commence dès que l'alimentation est connectée. Le relais libère à la fin de cette période ou lorsque l'alimentation est déconnectée. Le relais fonctionne à nouveau lorsque le contact de la gâchette est fermé. Fonction DR: Délai de libération Le relais fonctionne dès que le contact de la gâchette est fermé. La période commence lorsque le contact de la gâchette est opença. Le relais libère à la fin de l'heure de retard définie ou lorsque l'alimentation est déconnectée. Le relais fonctionne à nouveau lorsque le contact d'entrée est refermé à nouveau. S'il est fermé avant la fin du délai de retard, le relais ne cesse ON, Une nouvelle période commence dès que le contact est ouvert à nouveau. Exemple1: Délai sur fonctionnement avec le réglage de l'heure de la télécommande: à l'aide du délai d'utilisation de la fonction d'utilisation, DMC01D ou PMC01C peut être utilisé pour définir le délai de travail d'un équipementi.e. Une pompe) par un bouton placé sur un panneau. Il est nécessaire de connecter un potentiomètre externe aux broches appropriées (T1, T2, T3 pour DMC01D ou 8. 9. 11 pour PMC01C) et montez le bouton du panneau de commande. Remarque: le potentiomètre externe doit être connecté avant que le produit ne fonctionne. La longueur du câble doit être inférieure à 3 m Exemple 2: Intervalle avec capteur de proximité NPN ou Namur. En utilisant la fonction d'intervalle et un capteur de proximité NPN ou Namur, DMC01 et PMC01 peuvent être utilisés pour surveiller la présence actuelle d'un objet (i.e. peut) au bon endroit sur une ceinture de convoisie. En fait, le capteur déclenche la minuterie à chaque fois qu'il détecte un objet à la courroie, de sorte que le relais continue ON Tant qu'il n'y a pas d'espace sur la ceinture. Dès qu'il y a une lacune sur la ceinture, le relais s'éteint et une alarme peut être activée. Mode de travail de LED jaune Timing: relais clignotant lent ONVoir les diagrammes de fonctionnement Position des boutons incorrects: clignotant rapide.
