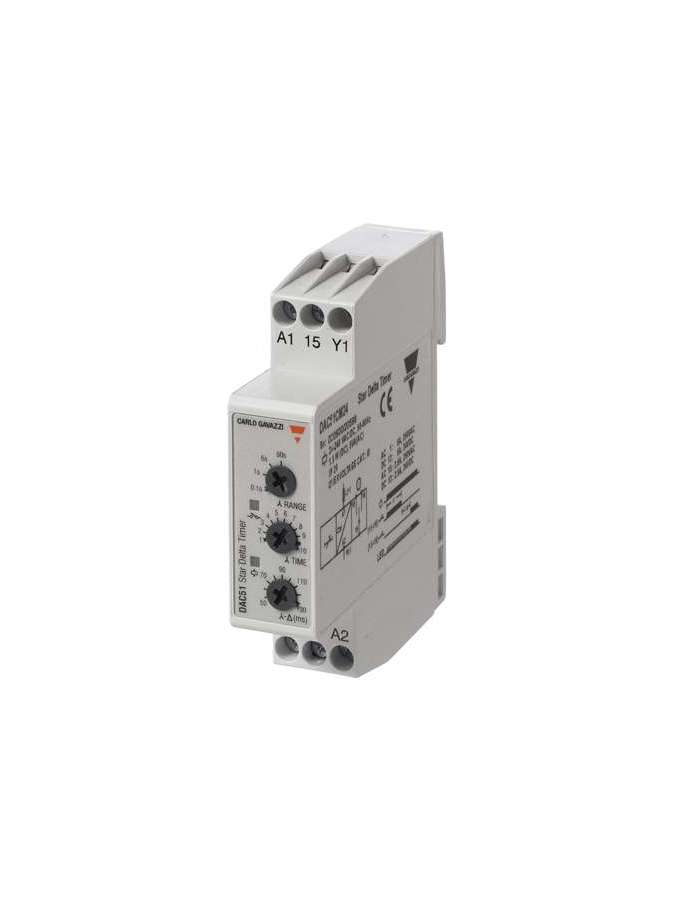

DAC51CM24 Carlo Gavazzi

DAC51CM24, Relais de contrôle de la minuterie STAR-Triangle DAC51, DAC51CM24, DAC51CM24 Relais de commande avec deux échelles de temps réglables: fonction étoile (0,1 à 600 s) et retard entre la fonction étoile et le triangle fonction (50 - 130 ms). Boîte adaptée à 17,5 mm pour montage sur rail DIN., DAC51CM24, le relais de sortie est normalement dans une position neutre centrale. Lors de l'application de la tension d'alimentation, le relais est placé dans la position STAR (PIN 16) et la période de temps dans la position d'étoile commence. Terminé la période ajustée, le relais retourne à la position neutre centrale et commence le délai établi entre la position d'étoile et la position du triangle. Après cette période (réglable entre 50 et 130 ms), le relais passe à la position du triangle (broche 18) et reste dans cette position jusqu'à ce que la tension d'alimentation soit interrompue au moins 200 ms. Si vous avez avant de terminer la période de l'étoile, la tension d'alimentation est réduite pendant au moins 200 ms, le relais ne fonctionnera pas, le circuit de temps sera réinitialisé et le relais sera prêt à démarrer une nouvelle période.
