GS38920000230 Carlo Gavazzi

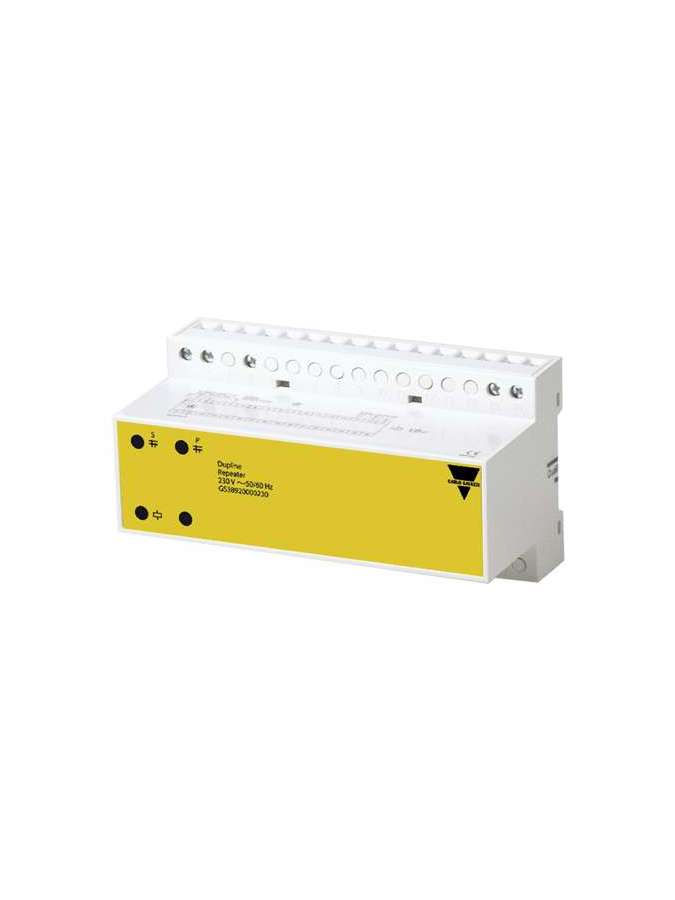

GS38920000230, modèle de répéteur Dupline Duplinafe GS 3892 0000, GS38920000230, le répéteur Dupline® sert à augmenter la distance dans un réseau DUPLINE® standard et un réseau DUPLINE® avec des modules de sécurité. De plus, il peut être utilisé comme un "amplificateur de puissance" dans des sections avec plusieurs unités propulsées par Dupline®. , GS38920000230, le répéteur Dupline® sert à augmenter la distance dans un réseau DUPLINE® avec des modules de sécurité. Inconque A, il peut être utilisé comme "amplificateur de puissance" dans des sections avec plusieurs unités propulsées par Dupline®. En ce qui concerne le nombre de canaux, le répéteur est défini en fonction du nombre de canaux sur le côté entrée du réseau DUPLINE®. Le répéteur comporte une fonction de générateur de canaux intégré pour DUPLINE® secondaire. Cette fonction de générateur de canal est ajustée à la fonction du générateur de canaux sur le côté primaire. Le répéteur introduit un délai de 2 train d'impulsion numérique ou dupline® en transférant des signaux du côté secondaire au côté primaire. Temps de réaction Le délai total introduit par le répéteur est le temps qu'il prend les informations de l'émetteur de sécurité à transmettre au générateur de canal et sur le relais de sécurité. Si un émetteur de sécurité (GS75102101) est installé sur le côté secondaire du répéteur, le signal de cet émetteur aura un délai supplémentaire de deux numéros DUPLINE®. Cela signifie que le temps de réaction de la fonction de sécurité (définie dans la feuille technique GS38000143230) sera augmenté avec le temps correspondant à deux numéros DUPLINE®. Si un relais de sécurité (GS38300143230) est installé sur le côté secondaire d'un répéteur, le temps de réaction de la fonction de sécurité augmentera dans 1 ms. Si l'émetteur de sécurité et le relais de sécurité sont installés du côté secondaire du répéteur, le délai sera le suivant: Deux Dupline® + 1 MS Scan. Premièrement, les informations sur l'émetteur de sécurité vont du côté secondaire au générateur de canal du côté primaire, entrant dans un délai de deux numéros DUPLINE®. Ensuite, les informations reviennent du générateur de canaux via le répéteur à côté du côté secondaire et du relais de sécurité, entrant dans un délai d'une SP. Scan DUPLINE® = (Nombre de canaux X 1 ms) + 8 ms.
