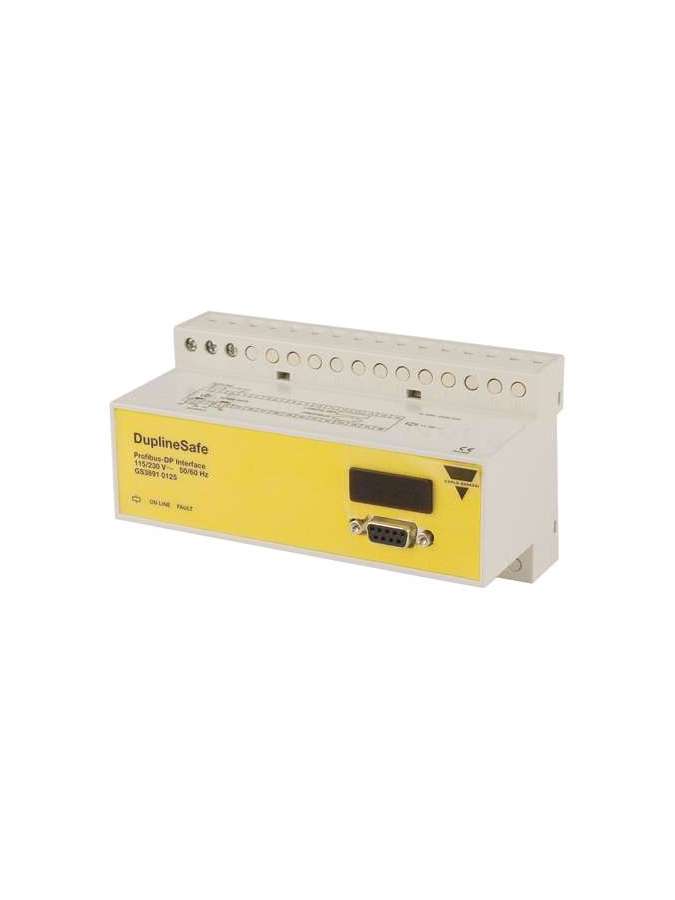

GS38910125230, Type passif de la passerelle Dupline® Passerelle Dupline® PROFIBUS-DP GS 3891 0125, GS38910125230, Passerelle Dupline® avec la fonction d'un PROFIBUS-Did d'esclave. Cela signifie que ent./sal. Dupline® (Signaux de sécurité DUPLINE® inclus) peut être lu / contrôlé par un maître PROFIBUS-DP (PLC, cartes d'interface informatique, etc. de divers fournisseurs). Plusieurs passerelles Dupline® peuvent être connectées au même réseau Dupline®. L'unité est certifiée par PNO (Organisation Profibus Nutzer) qui garantit sa compatibilité et son interopérabilité avec d'autres produits avec la certification PNO., GS38910125230, la passerelle PROFIBUS-DP Dupline fonctionne comme un esclave PROFIBUS-DP conforme à 50 170. Cela signifie que 128 ENT .// SELT. Dupline® peut être lu / contrôlé par le maître PROFIBUS-DP en tant que cartes d'interface PLC et ordinateur de différents fabricants. Étant donné que le GS38910125 est une passerelle passive sans fonction de générateur de canaux, il est possible de connecter plusieurs unités au même réseau Dupline®. Commutateurs de configuration Cet appareil est équipé des interrupteurs suivants: 1 x commutateur rotatif à 16 position; Non utilisé pour GS38910125. 2 x 10 commutateur rotatif 2 positions pour sélectionner une adresse esclave PROFIBUS-DP de 2 à 99 (00 .. à 01 ils sont réservés). Chaque module connecté à PROFIBUS-DP doit avoir une adresse esclave unique qui permet au maître PROFIBUS-DP Accédez aux modules individuellement. 4 x commutateurs DIP non utilisés pour GS38910125. Remarque: le commutateur DIP 4 doit être désactivé en mode de fonctionnement. Données d'entrée DUPLINE® Pour faciliter la configuration principale PROFIBUS, le fichier doit être utilisé. GS38_125.gsd. Ce fichier décrit les données ENT./SAL au Master. Soutenu par la passerelle. Toutes les données ENT./SAL. Ils peuvent être sélectionnés à travers les soi-disant modules, chacun décrit avec ses fonctions particulières. Entrée numérique, sortie numérique, entrée de sécurité, etc. avec celle-ci, la configuration individuelle de la passerelle est relativement simple, car l'utilisateur doit uniquement sélectionner les modules ENT./SAL. Utiliser. Les modules pris en charge peuvent être sélectionnés dans n'importe quel ordre et combinaison. La passerelle passive GS38910125 prend en charge les modules d'entrée et de sortie numériques, qui correspondent aux données d'entrée et de sortie des 128 canaux. De plus, le GS38910125 prend en charge la lecture des signaux de sécurité dupline. Cela nécessite 2 bits d'informations pour chaque signal de sécurité. Ainsi, les informations doivent être lues comme ceci: 00: Assurance valide - Fermé 10: Sous-sécurité Valid - Ouvrir * 11: Sous-échec - Condition non valide * 11 - Il s'agit d'une situation dans laquelle le système est en mode "dangereux", Peridida du signal de synchronisation, déconnexion du bus ou court Signal de circuit, etc. Tous les modules comprennent 16 octets de données et dans les deuxième tables, vous pouvez voir le contenu des données de dupline et les relations avec elles. Principes de sécurité: chaque module de sécurité utilise deux canaux pour envoyer votre signal. Les sélections possibles sont dans la gamme de A3/ A4 ... P7 / P8. Vous devez définir quelles sont les directions des canaux qui doivent être contrôlées par le module de sécurité. (Notez que l'adresse de canal A1 / A2 n'est pas autorisée dans le système). A1 est toujours utilisé pour la synchronisation de la sécurité de tous les modules de sécurité). Vous aurez l'état "0" si A1 va bien et l'état "1" si A1 a un défaut. A2 est la surveillance du bus de dupline. Si l'état est "0", le bus de dupline va bien et s'il s'agit de "1", le bus Dupline a un défaut. Si tous les modules de sécurité configurés envoient un signal «Etat sécurisé» valide, les contacts de relais du module de sortie de sécurité seront fermés. Dans le reste des cas, tels que des signes autres que ceux reçus d'un ou de plusieurs modules de sécurité ou de défaillance sur le bus de dupline, les relais resteront ouverts et maintenir le système dans «Safe Stad». Lors du démarrage du système de sécurité, tous les contacts resteront ouverts jusqu'à ce qu'un "état sécurisé" valide a été reçu de tous les modules de sécurité. Si le signal dupline® est manquant ou incorrect, la passerelle ajustera l'état de l'entrée de tous les canaux hors tension. Durée de réponse Le délai de réponse du circuit de sécurité complet Dupline® dépend du nombre de canaux Dupline® et du temps de réponse de la passerelle = max. 136 MSEG. Le temps de réponse des canaux peut être calculé comme suit: Délai de réponse dans la déconnexion du relais (pire des cas): 2 x Dupline® + 40 canaux numérique [mseg.] Remarque: le temps de réponse est destiné au circuit de sécurité DUPLINE® complet; Étant donné qu'une entrée de sécurité passe à un état non sûr tant que le relais de sortie est déconnecté. Temps de réponse en activation de relais (pire des cas): 4 x nombre de canaux DUPLINE® + 80 canaux [mseg.] Remarque: le temps de réponse est destiné au circuit de sécurité DUPLINE® complet; Étant donné qu'une entrée de sécurité passe à un état sûr jusqu'à ce que le relais de sortie soit activé.
