SB2REP230 Carlo Gavazzi

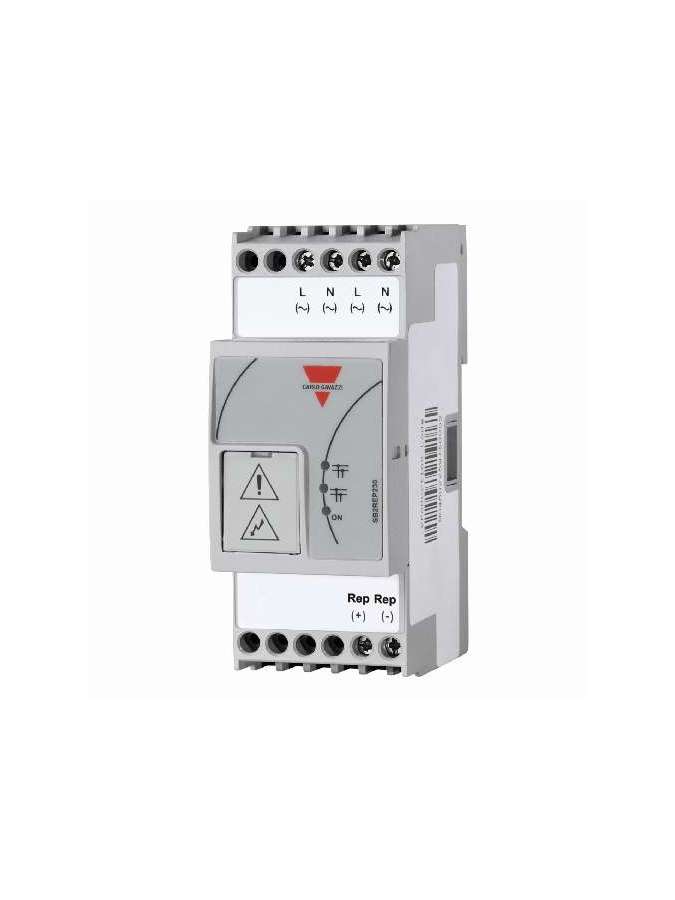

SB2REP230, Répète modèle SB2REP230., SB2REP230, SB2REP230 est un répéteur et une isolante intelligente Dupline® avec une alimentation 115-240 VAC. Normalement, il est utilisé pour élargir la longueur du bus DUPLINE® lorsque la résistance au câble et le chargement de périphériques auto-alimentés entraînent une chute excessive de tension. Le répéteur régénère les niveaux de tension du signal Dupline® et fournit une sortie de 300 mA. Le bus Dupline® principal et secondaire est isolé, ce qui signifie que le côté principal continuera à fonctionner en cas de court-circuit du côté secondaire. Dès que le court-circuit est supprimé, le côté secondaire sera opérationnel à nouveau automatiquement dans les 10 secondes. Le répéteur peut être connecté à n'importe quel point du bus Dupline, SB2REP230, SB2REP230 est un réseau de répéteur et de Smart Dupline® avec une alimentation 105-240 VAC. D'un côté, il a une entrée pour le bus principal Dupline® généré par le SH2MCG24 et, de l'autre côté, il possède une sortie de bus secondaire avec le signal de support DUPLINE® régénéré. Lors du calcul de la chute de charge et de tension du câble du bus DUPLINE® secondaire, il est nécessaire de prendre en compte que le nouveau bus a une capacité de charge de 300 mA et de la totalité de tension. Si, par exemple, un répéteur est entré dans le centre d'une ligne de bus avec une distribution de charge uniforme, la force du câble et la charge de bus seront réduites de moitié pour chacun des deux segments par rapport à la ligne unique. De cette manière, la capacité de distance augmente 4 fois. Pour plus d'informations sur les calculs de la distance de transmission, voir le manuel SXWeb HW. Il est autorisé à connecter plusieurs répéteurs sur le même bus Dupline® principal, mais il n'est pas autorisé à utiliser la sortie secondaire comme une entrée principale d'un autre répéteur (ou quelle est la même chose, les cascades répétitives sont interdites). Les bus principaux et secondaires sont isolés galvaniquement, ce qui signifie que le bus principal continuera à fonctionner en cas de court-circuit sur le bus secondaire. De cette manière, le répéteur peut être utilisé pour protéger une installation de court-circuit. Dès que le court-circuit est supprimé, le bus secondaire recommencera automatiquement dans les 10 secondes. NOTE 1: L'adaptateur SH1DUPFT est requis pour la connexion de bus principale. Note 2: Pour une opération correcte, le SH2MCG24 doit être utilisé comme générateur principal. NOTE 3 CONCERNANT CURUS: Un périphérique de déconnexion facilement accessible doit être incorporé dans le câblage d'installation.
