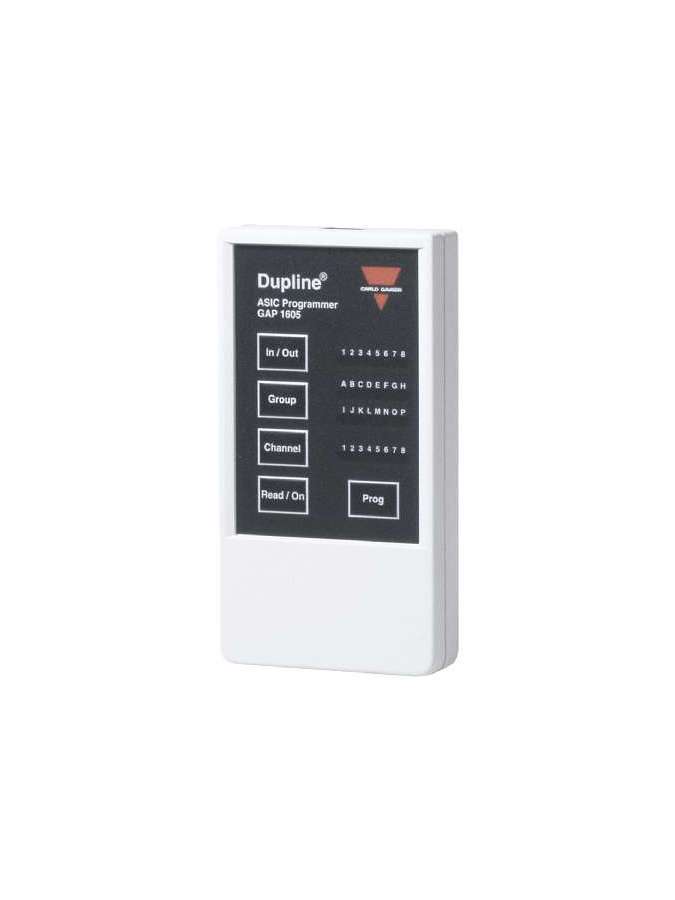

GAP1605 Carlo Gavazzi

GAP1605, unité de programmation de modèle GAP 1605, GAP1605, unité de programmation pour l'équipement de dupline G .. (..) .... conception ASIC. Il fournit les moyens de lire et de programmer les codes de canal. Codage de l'ENT./SAL. Comme 2, 4 et 8 canaux consécutifs ou individuellement pour chaque ENT / Sal. Les entrées inutilisées peuvent être définies comme des entrées / sorties non codées., GAP1605, GAP 1605 est l'unité de programmation portable utilisée pour la lecture et la programmation des codes d'équipement de conception à base de conception. ASIC (Références Type G .....). Une fois que la batterie alcaline 9 V est installée, l'unité GAP1605 est prête à être utilisée en connectant le câble entre l'unité GAP1605 et le dispositif de dupline que vous souhaitez programmer. Le GAP1605 a 5 clés: - deux pour la lecture et la programmation - deux pour changer le groupe (A, B, C ... ou, P) et numéro de canal (1, 2, 3 ... 7, 8) et - un pour sélectionner l'entrée / sortie sélectionnée Le codage actuel d'un ordinateur de dupline est affiché via. 4 lignes de 8 LED's. - La rangée supérieure des voyants indique l'entrée / sortie sélectionnée de l'équipement (1, 2, 3 .... 7, 8) - Les deux lignes intermédiaires indiquent le groupe de canaux (A, B, C ... ou, P) - la rangée inférieure indique le numéro de canal (1, 2, 3 ... 7, 8) Touche "IN / OUT" Cette clé est utilisée pour faire défiler les entrées / sorties d'une machine de dupline. Il est également utilisé pour programmer en groupes (A, B, C ... ou, P) ou individuellement (A1, B2, C1 ..), pour ce que vous devez appuyer pendant 2 secondes et sera modifié de la programmation chez les personnes individuelles et inversement. Clé "Group" modifie le groupe de canaux précédemment sélectionné à partir d'A à P. L'indication de LED déplacera une place à droite chaque fois que cette touche est enfoncée. La touche "Channel" change le numéro de canal précédemment sélectionné de 1 à 8. L'indication de la LED déplacera une place à droite chaque fois que cette touche est enfoncée, tant que la programmation de la chaîne est individuellement, si la programmation est par des groupes en cliquant sur cette touche ne change rien. Touche "Lecture / ON" Cette touche permet de connecter le gap1605 et de lire les codes de canal de la dupline connectée. Lorsque la lecture est terminée, les voyants indiqueront la configuration de l'équipement. Si le GAP1605 n'est pas connecté à un ordinateur de dupline, il sera déconnecté en 2 secondes. Touche "PROG" Lorsque les informations des voyants correspondent aux paramètres de canal souhaitées, ces informations sont enregistrées sur le périphérique de dupline en appuyant sur la touche PROG. La programmation finie d'une vérification se produit; Si cette vérification échoue, toutes les voyants activées clignotent deux fois et que le GAP1605 s'éteindra. Si cette situation survient à plusieurs reprises sur le même équipement, l'équipe peut être endommagée. S'il y a plusieurs équipements qui échouent, il se peut que le GAP1605 soit défectueux. Programmation individuelle des entrées / sorties en appuyant sur la touche "IN / OUT" pendant 2 secondes, le mode de programmation de groupe va passer à la programmation individuelle. Ensuite, la touche "IN / OUT" permet de sélectionner l'une des huit entrées / sorties possibles et codifier chacun d'eux individuellement. Dans le mode de programmation individuel, les entrées / sorties peuvent également être désactivées, pour lesquelles la touche "Canal" doit être maintenue simplement sur la touche 8, de cette manière LED de canal et le voyant du groupe s'éteint. Si vous souhaitez activer à nouveau toute entrée / sortie, appuyez à nouveau sur la touche "Canal". Dans une équipe de dupline de 8 entrées / sorties, tout ou seule partie des entrées / sorties peut être programmée. Le mode de programmation individuel est également valide pour coder les ordinateurs d'émetteur-récepteur (émetteurs et récepteurs sur le même équipement). Pour quitter le mode de programmation individuel, appuyez simplement sur la touche "IN / OUT" pendant 2 secondes et est transmise au mode de programmation de groupe. Réglage de l'état de la sortie sur les récepteurs Vous pouvez configurer l'état des sorties lors d'une défaillance de la transmission dupline (découpe des 2 fils, défaillance de la transmission, etc.), le réglage de la fabrication en cas de défaillance de la transmission est destiné à la sortie des récepteurs., Mais dans certains cas, le signal inverse est souhaitable (par exemple dans les applications d'éclairage, allumez la lumière si la dupline est endommagée) pour modifier l'état de la sortie, les étapes suivantes doivent être suivies: 1er déconnectez le gap1605 de la ligne de doubline 2e enfoncée. Simultanément les touches "IN / OUT" et "Group", puis appuyez sur la touche "Lecture / marche" La première LED de l'écran "IN / OUT" s'allumera; Puis connectez la gicge1605 à la ligne dupline (au récepteur que vous souhaitez modifier l'état de sortie) et appuyez sur la touche "Lecture / marche", si l'état de la sortie est défini sur ON La première LED de canal s'allumera, appuyant sur la touche "Canal" changera l'état de la sortie de la sortie de ON à OFF et vice versa; Appuyez sur "PROG" pour enregistrer la sélection effectuée en mémoire. Si "Lecture / ON" est enfoncée lorsque le gap1605 n'est pas connecté au réseau de dupline, les voyants clignotent pour indiquer la condition de travail erronée; Cette défaillance est résolue après 30 secondes après avoir déconnecté le GAP1605. D'autres fonctions Les ordinateurs doubles peuvent être codés à la fois lorsqu'ils sont connectés à la ligne de dupline et lorsqu'ils ne sont pas et même sans pouvoir auxiliaire du dispositif de dupline que vous souhaitez coder. Si l'encodage de l'ordinateur est effectué lorsqu'il est connecté à la ligne de dupline, l'ordinateur est automatiquement déconnecté de la ligne de dupline (LED jaune s'éteint) et retourne en fonctionnement normal après avoir déconnecté le GAP1605.
