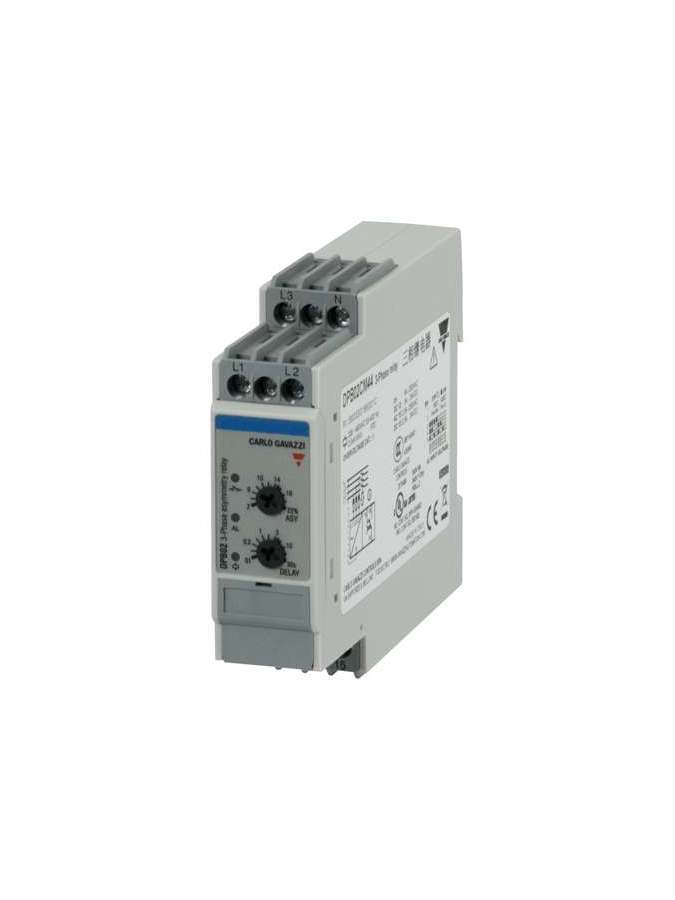

DPB02CM44 Carlo Gavazzi

DPB02CM44, Relé de control de tensión trifásica, medida TRMS, DPB02CM44, Los relés xPB02CM44 son dispositivos de supervisión de redes eléctricas trifásicas. Pueden funcionar en redes trifásicas y trifásicas+neutro donde detectan, además de las pérdidas de fase y la secuencia de fase correcta, la posible asimetría entre fases. Se alimentan a través de la red supervisada con un rango de entrada amplio, gracias a la fuente de alimentación conmutada interna. El consumo, la disipación y, en consecuencia, el calor son muy reducidos. Un retardo en la alarma de hasta 30 s en los casos de asimetría filtra las activaciones no deseadas derivadas de circunstancias temporales. La frecuencia de funcionamiento es de hasta 400 Hz., DPB02CM44, El relé DPB/PPB02CM44 es adecuado para el control de calidad de la red y los motores trifásicos, u otras cargas que requieran una tensión trifásica equilibrada, con o sin neutro, con tensión de alimentación nominal de 208 VCA a 480 VCA y frecuencias de 50 a 400Hz. Configuración del dispositivo: El relé funciona cuando todas las fases están presentes, la secuencia de estas es correcta y y la asimetría está por debajo del límite establecido. La alarma de asimetría se activa cuando la diferencia de tensión, en porcentaje, entre la fase con valor más alto y la fase con valor más bajo excede el límite ajustado. El relé DPB/PPB02CM44 es configurable mediante potenciómetros, para establecer los valores de la asimetría y el retardo a la conexión de la alarma.
