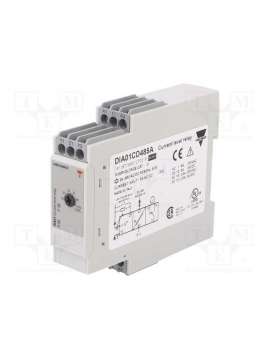

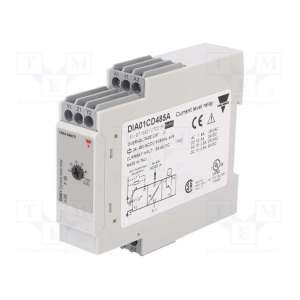

DIA01CD485A Carlo Gavazzi

DIA01CD485A, Relés de Control y Protección Control Monofásico de Sobreintensidad CA/CC Modelos DIA01, PIA01, DIA01CD485A, Relés de control precisos de sobreintensidad de CA/CC. Medida directa o través de transformador de intensidad. Su función de enclavamiento permite mantener activada la salida del relé. El LED rojo indica el estado del relé. A través del shunt interno pueden controlarse cargas de hasta 5 A CA/CC., DIA01CD485A, Los equipos DIA01 y PIA01 controlan sobreintensidades CA y CC a través de un shunt interno. Conectados a un transformador de intensidad adecuado pueden controlar intensidades CA de hasta 6000 A. Ejemplo 1 (Terminales Z1, Y1 ó 8, 9 interconectadas - función de enclavamiento desactivada) El relé conecta y se enclava en la posición de funcionamiento cuando el valor medido sobrepasa el nivel preseleccionado. Cuando el valor medido cae al menos un 4% por debajo del valor preseleccionado (véase histéresis) el relé desconecta al abrir el contacto entre terminales Z1, Y1 ó 8, 9, o también al interrumpir la tensión de alimentación. Ejemplo 2 (CT estándar) (Terminales Z1, Y1 ó 8, 9 sin conectar - función de enclavamiento activada) El relé conecta cuando la intensidad medida en el transformado sobrepasa el nivel preseleccionado. Desconecta cuando la intensidad cae al menos un 4% por debajo del nivel preseleccionado (véase histéresis) o cuando se interrumpe la tensión de alimentación.
