DPC01DM44 Carlo Gavazzi

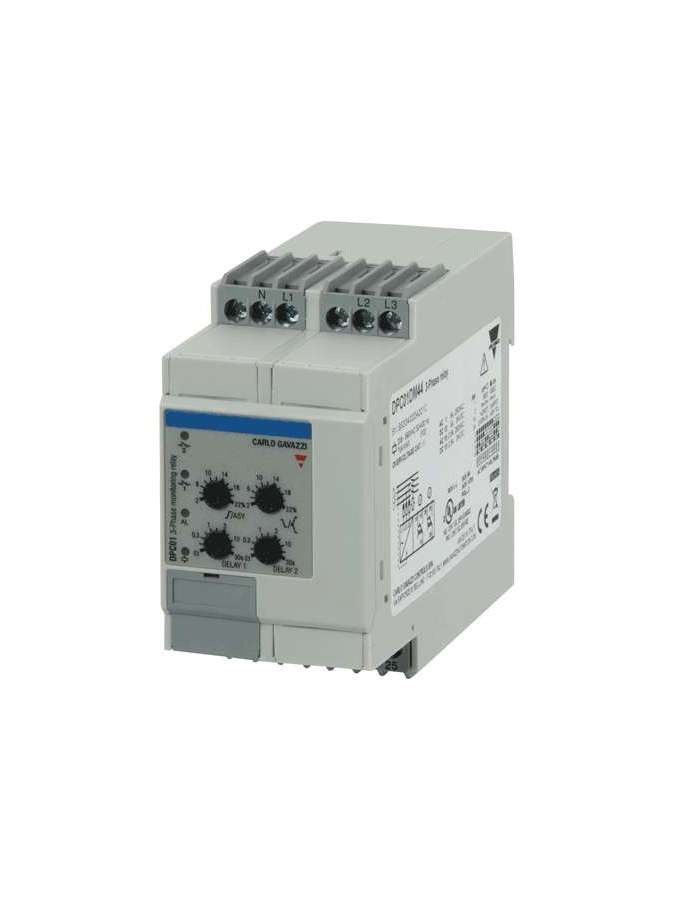

DPC01DM44, Relé de control de tensión trifásica, medida TRMS, DPC01DM44, El relé DPC01DM44 es un dispositivo multifunción de supervisión de redes eléctricas trifásicas. Puede funcionar en redes trifásicas y trifásicas+neutro donde detectan, además de las pérdidas de fase y la secuencia de fase correcta, las posibles sobretensiones y subtensiones o exceso de asimetría y de tolerancia. Se alimentan a través de la red supervisada con un rango de entrada amplio, gracias a la fuente de alimentación conmutada interna. El consumo, la disipación y, en consecuencia, el calor son muy reducidos. Certicado para aplicaciones marinas. Trabaja con redes trifásicas de hasta 400 Hz., DPC01DM44, Idoneidad: El relé DPC01DM44 es adecuado para el control de calidad de la red y líneas de cargas trifásicas, con o sin neutro, con tensión de alimentación nominal de 208 VCA a 690 VCA y frecuencias de 50 a 400Hz. Puede ser configurado para monitorizar subtensión/sobretensión o asimetría/tolerancia de tensión entre las fases. Configuración del dispositivo: El relé funciona cuando todas las fases están presentes, la secuencia de estas es correcta y los niveles de tensión fase-fase están dentro de los límites establecidos. El retardo a la conexión se puede ajustar con los potenciómetros frontales. Cada una de las alarmas (subtensión/sobretensión o asimetría/tolerancia) pueden ser ajustadas con retardos independientes. Alarmas: Los relés de salida se desconectan inmediatamente (<200 ms) en caso de pérdida de fase o secuencia de fase incorrecta. Además, también se desconectan después del retardo a la conexión ajustado para la detección de eventos: Sobretensión Subtensión Asimetría Tensión de red fuera de tolerancia La detección de sobretensión o asimetría supone la desactivación del relé 1 y del LED 1, cuando el retardo a la conexión ajustado de la alarma 1 se haya cumplido. El LED "AL" parpadea en rojo en modo lento en el transcurso del retardo y se ilumina fijo al término del mismo. La detección de subtensión o fuera de tolerancia supone la desactivación del relé 2 y del LED 2, cuando el retardo a la conexión ajustado de la alarma 2 se haya cumplido. El LED "AL" parpadea en rojo en modo lento en el transcurso del retardo y se ilumina fijo al término del mismo. Información visual: DPC01DM44 disponen de 4 LED frontales que proporcionan información sobre el estado de funcionamiento. El LED 1 amarillo se ilumina cuando el relé de salida 1 está activado. El LED 2 amarillo se ilumina cuando el relé de salida 2 está activado. El LED "AL" proporciona información sobre el estado de la alarma: cuando se produce una activación por sobretensión / subtensión o tolerancia / asimetría pero está transcurriendo un retardo de la alarma, el LED parpadea en rojo a 2Hz durante el retardo y, una vez transcurrido este, si la condición de la alarma sigue presente, se ilumina fijo. Si se pierde una fase, la secuencia de la fase es incorrecta y el LED parpadea en modo rápido a 5 Hz. El LED verde se ilumina si se suministran al menos dos fases. Pérdida de fase: La medición de pérdida de fase se realiza comparando las 3 tensiones de fases (L1-L2, L2-L3, L3-L1) o fase a neutro (L1-N, L2-N, L3-N) en el tipo de red 3F + N. Si la tensión de una fase cae por debajo del 70% respecto de las otras 2 fases, salta la alarma. El relé DPC01DM44 detecta tensión regenerada por las cargas, por ejemplo en el caso de cargas de motores o transformadores. Asimetría: La asimetría es indicadora de la calidad de la red y se define como el valor absoluto de la máxima desviación entre las tensiones de la red, dividida por la tensión nominal del sistema trifásico. La definición cambia según la referencia de tensión: 1) Si se miden tensiones fase-fase: (max |∆VLL|/VNOM ) *100 2) Si se miden tensiones fase-neutro: (max |∆VLN|/VNOM ) *100 Tolerancia: La tolerancia es otro indicativo de la calidad de la red y se define como el valor absoluto de la máxima desviación de las tensiones de la red desde la tensión nominal, dividida por la tensión nominal del sistema trifásico. La definición cambia según la referencia de tensión: 1) Si se miden tensiones fase-fase: (max |V∆NOM VLL| / V∆NOM )*100 2) Si se miden tensiones fase-neutro: (max |VNOM VLN| / VNOM ) * 100
