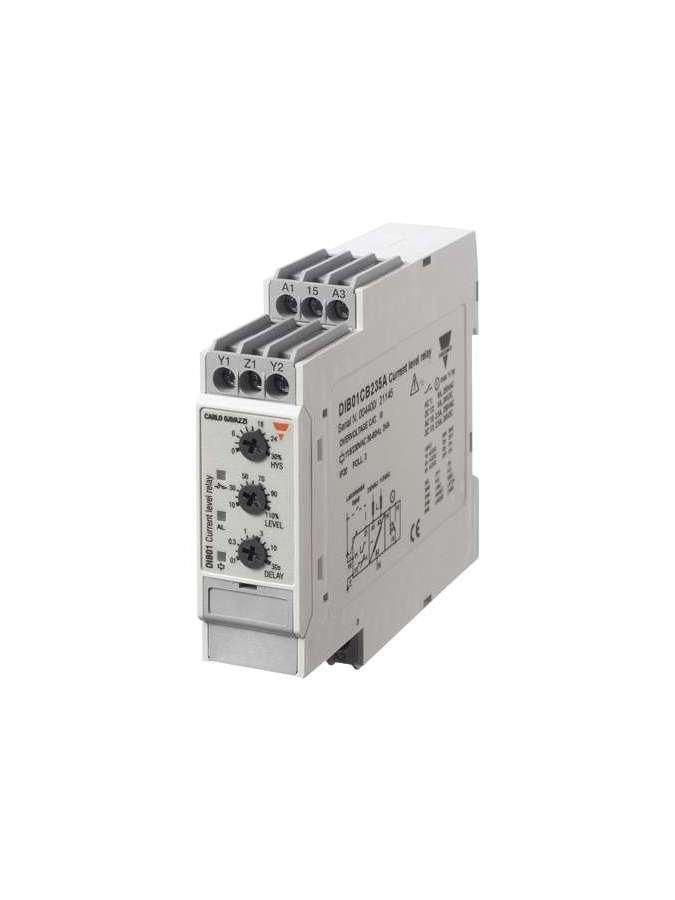

DIB01CD485MA, Relés de Control y Protección Control Monofásico Intensidad Máx. o Mín. de CA/CC, TRMS Modelos DIB01, PIB01, DIB01CD485MA, Relés de control de nivel máx./mín. de intensidad (seleccionables por interruptores DIP) de CA/CC, con medida de verdadero valor eficaz (TRMS). Miden directamente o a través de un transformador de intensidad. Su función de enclavamiento permite mantener activada la salida del relé. La función de inhibición puede utilizarse para evitar el funcionamiento del relé cuando sea necesario (operaciones de mantenimiento o ajustes). Los LED indican el estado de la alarma y del relé de salida. El shunt interno permite controlar cargas de hasta 10 A CA/CC., DIB01CD485MA, Los equipos DIB01 y PIB01 controlan el nivel de la intensidad máxima o mínima, tanto en corriente alterna como en continua, a través de un shunt interno. Ejemplo 1 (Terminales Z1, Y1 o 8, 9 interconectadas - función de enclavamiento activada) El relé conecta y se enclava en la posición de trabajo cuando el valor medido sobrepasa (o cae por debajo de) el nivel preseleccionado durante un tiempo superior al período de retardo ajustado. Cuando la intensidad cae por debajo de (o sobrepasa) el valor seleccionado (véase histéresis), el relé desconecta al abrirse el contacto entre los terminales Z1, Y1 u 8, 9 o al interrumpirse la tensión de alimentación. El LED rojo parpadeará hasta que finaliza el período de retardo o hasta que el valor medido vuelve a estar dentro de los valores de no alarma (véase histéresis). Ejemplo 2 (CT estándar) (Terminales Z1, Y1 u 8, 9 sin interconectar - función de enclavamiento desactivada) El relé conecta cuando el valor medido sobrepasa (o cae por debajo de) el nivel preseleccionado durante un período de retardo superior al seleccionado. Desconecta cuando la intensidad cae por debajo de (o sobrepasa) el nivel preseleccionado (véase histéresis) o cuando se interrumpe la tensión de alimentación. Nota Cuando está abierto el contacto de inhibición y la señal de entrada está en posición de alarma, el relé no se activará hasta que haya transcurrido el período de retardo.
