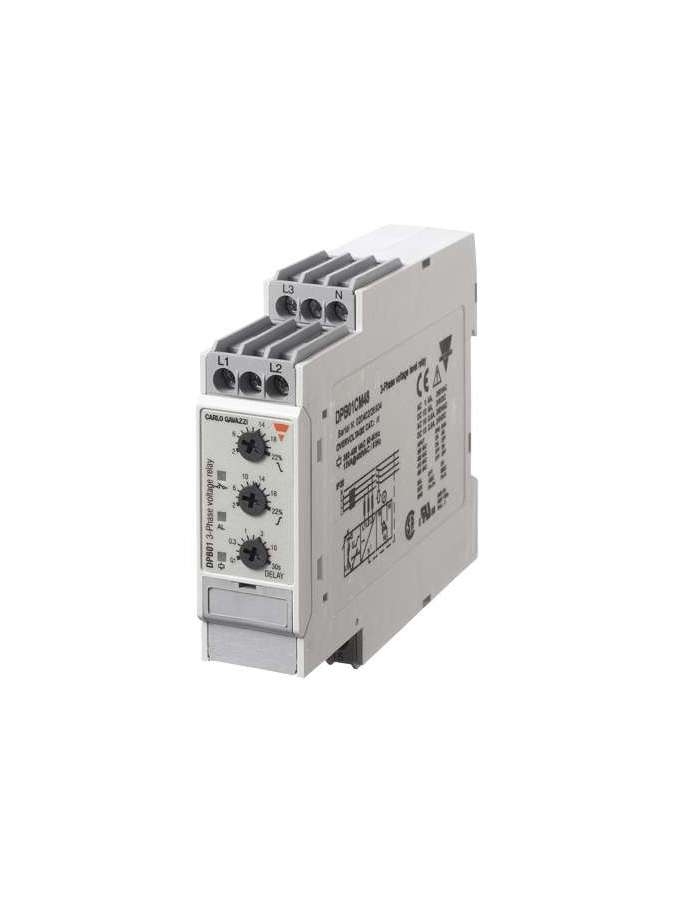

DPB01CM48W4 Carlo Gavazzi

DPB01CM48W4, Relés de Control y Protección Control Multifunción Trifásico, Trifásico con Neutro, TRMS Modelos DPB01, PPB01, DPB01CM48W4, Relé de control de tensión para sistemas trifásicos o trifásicos con neutro. Controla la secuencia de fases, la rotura de fases y la tensión máx. y mín. (ajustables por separado), con función de retardo incorporada. Con escala de medida de 208 a 480 VCA disponible a partir de dos relés multitensión., DPB01CM48W4, Conectados con las 3 fases (y neutro) los relés DPB01 y PPB01 conectan cuando las 3 fases están presentes al mismo tiempo, la secuencia de fases es correcta (no versiones N) y los niveles de la tensión fase-fase (o faseneutro) están dentro de los límites seleccionados. Si alguna de las tensiones fase-fase o fase-neutro está por encima o por debajo de los respectivos niveles máx. y mín. seleccionados, el LED rojo parpadeará a 2 Hz y el relé de salida desconectará tras el período de tiempo ajustado. En cualquier caso, si se selecciona la medida fase-neutro, se controlará tanto la tensión fase-fase como la tensión fase-neutro. Si la secuencia de fase es incorrecta o se produce una pérdida de fase, el relé de salida desconectará inmediatamente tras un período de retardo de 200 ms. El fallo será indicado por el LED rojo parpadeando a 5 Hz durante la situación de alarma. Ejemplo 1 (control de la red principal) El relé controla la tensión máx. y mín., la rotura de fases y la correcta secuencia de fases. En el caso de la versiones N, el relé controla la tensión máx. y mín. Ejemplo 2 (control de carga) El relé desconecta al interrumpirse una o varias fases, cuando alguna de las tensiones está por debajo del nivel mín. seleccionado o por encima del nivel máx. Seleccionado.
