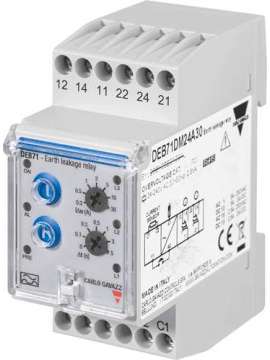

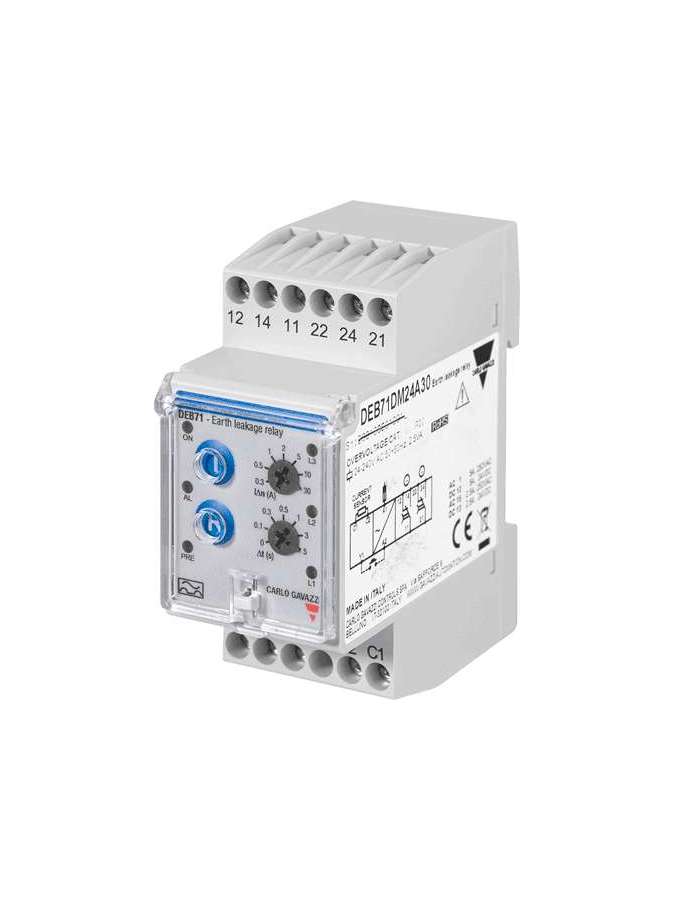

DEB71DM24A30 Carlo Gavazzi

DEB71DM24A30, Relé de monitorización y protección diferencial, DEB71DM24A30, DEB71 es un relé de protección diferencial ajustable que, junto con interruptores magnetotérmicos y los transformadores de corriente diferencial CTG, proporciona protección a las personas ante riesgo de electrocución y a la instalación ante riesgo de incendio mediante la interrupción de la alimentación de la red eléctrica en el caso de líneas o cargas defectuosas donde pueden presentarse derivaciones de corriente a tierra. El punto de consigna de la corriente de fuga a tierra es ajustable. DEB71 tiene dos salidas de relé SPDT, una prealarma que se activa al 60% del punto de consigna y otra de alarma, que se empleará para desconectar la línea eléctrica asociada y evitar accidentes., DEB71DM24A30, DEB71 es un relé de detección de corriente residual (corriente de fuga a tierra desde un conductor eléctrico a tierra) empleado para detectar aquellos casos en los que se produce un fallo en un circuito eléctrico que produce una derivación de corriente a tierra. Los conductores del circuito supervisado (excepto el cable de tierra de protección, tal y como se muestra en los diagramas de conexionado propuestos) pasan a través de un transformador de corriente diferencial. Antes del inicio del funcionamiento es necesario configurar la corriente de activación de fuga IΔn necesaria con un valor entre 30 mA y 5 A (DEB71DM24A5) o entre 300 mA y 30 A (DEB71DM24A30). 30 mA se utilizan habitualmente para la protección de las personas frente a la electrocución. 300 mA se utilizan habitualmente para ofrecer protección frente al riesgo de incendio. También se puede configurar un retardo de hasta 5 s, no se recomienda para la protección frente a la electrocución. Una vez completado el ajuste, la tapa frontal se puede cerrar y sellar para evitar posibles manipulaciones. Funcionamiento normal Cuando el sistema es alimentado el LED verde ON se enciende. Si la corriente que fluye en dirección a la carga es la misma que la corriente desde la carga, el resultado en el transformador de corriente diferencial será cero. Los demás LED estarán apagados, ambos relés estarán activados y el magnetotérmico externo tendrá los contactos cerrados. Detección de alarma En caso de derivación de corriente de fuga a tierra en la carga o en la línea eléctrica supervisada, la corriente procedente de la carga, será inferior a la suministrada. Este desequilibrio producirá una corriente en la salida del transformador de corriente diferencial. Esta corriente será proporcional a la corriente de fuga. Si la corriente de fuga es inferior al 20% del valor configurado de alarma IΔn, no se mostrará ninguna indicación. Cuando la fuga se encuentre entre el 20% y el 40%, se encenderá el LED verde L1. Entre el 40% y por debajo del 60% se encenderá el LED amarillo L2. Por encima del 60% se enciende el LED L3 amarillo. En este momento el LED de prealarma se encenderá: el LED 4 se encenderá y la salida de relé 2 de desactivará, cerrando los terminales 21 y 22. Cuando la corriente de fuga aumente por encima del 80% del valor configurado, la alarma se activará después del tiempo Δt. Se encenderá el LED rojo "AL", la salida 1 se desactivará (cerrando los terminales 11 y 12). El magnetotérmico externo se abrirá, desconectando la carga de la alimentación. Reset Una vez que se haya subsanado la causa del fallo, podrá restablecer el funcionamiento pulsando el pulsador R en el panel frontal del dispositivo o pulsando el pulsador R/T remoto. Prueba Es preciso probar la integridad del sistema periódicamente pulsando el pulsador T en el panel frontal del dispositivo. También puede hacerlo pulsando el pulsador R/T remoto durante más de 2 s.
