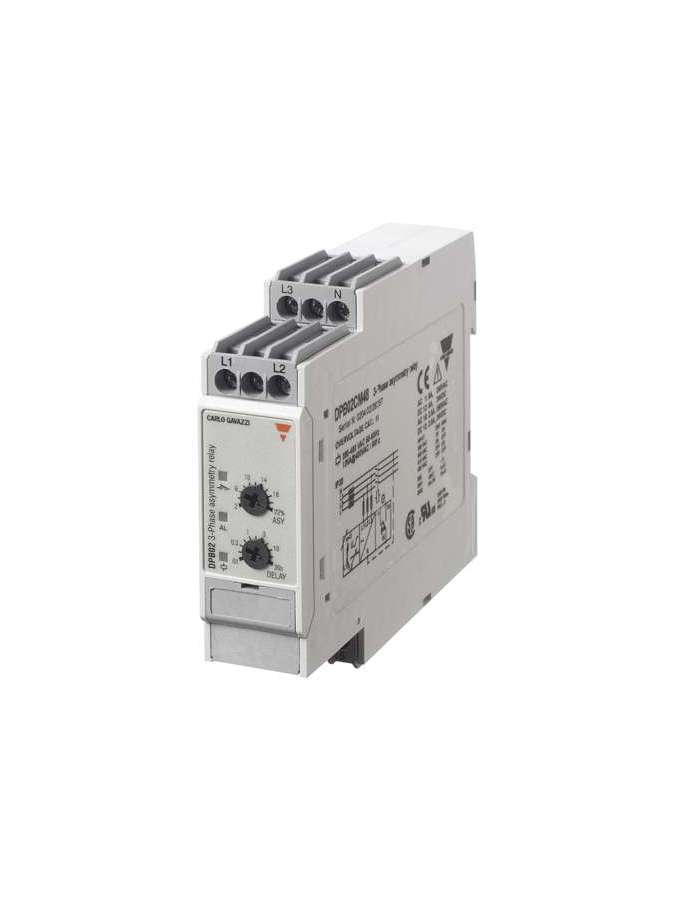

DPB02CM23 Carlo Gavazzi

DPB02CM23, Relés de Control y Protección Control Trifásico de Secuencia/Rotura de fases - Asimetría, TRMS Modelos DPB02, PPB02, DPB02CM23, Relé de control de tensión de línea trifásica o trifásica con neutro para el control de secuencia de fases, rotura de fases y asimetría de fases, con función de retardo incorporada. Escalas de medida de 208 a 480 VCA disponible a partir de dos relés multitensión., DPB02CM23, Conectados a las 3 fases (y neutro) los relés DPB02 y PPB02 conectan cuando las 3 fases están presentes al mismo tiempo, la secuencia de fases es correcta y la asimetría está por debajo del nivel seleccionado. La asimetría está definida por esta fórmula: cuando se miden tensiones fase-fase y también por esta otra fórmula: cuando se miden tensiones fase-neutro. Si la asimetría sobrepasa el nivel seleccionado el LED rojo empieza a parpadear a 2 Hz y el relé de salida desconecta tras el período de retardo ajustado. En cualquier caso, si se selecciona la medida de fase-neutro se controlarán tanto las tensiones fase-fase como las tensiones fase-neutro. Si la secuencia de fases es correcta o se produce la pérdida de una fase, el relé de salida desconecta inmediatamente tras el período de retardo de 200 ms. El fallo será indicado por el LED rojo parpadeando a 5 Hz durante la situación de alarma. Ejemplo 1 (control de la red principal) El relé controla la asimetría, la rotura de fase y la correcta secuencia de fases. Ejemplo 2 (control de carga) El relé desconecta cuando se interrumpe una o varias fases o cuando la asimetría sobrepasa el nivel preseleccionado. Seleccionar la entrada de intensidad deseada a través de los interruptores DIP 3 y 4, y la funciòn a través de los interruptores DIP 1 y 2. Para acceder a los interruptores DIP abrir la tapa de plàstico como indica la figura. Selección de asimetría y retardo de tiempo: Potenciómetro central: Ajuste de la asimetría en escala relativa. Potenciómetro inferior: Ajuste del retardo a la conexión de la alarma en escala absoluta (0,1 a 30 s).
