DIB01CM24100A Carlo Gavazzi

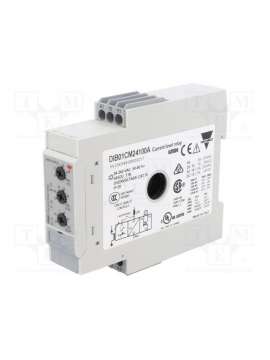

DIB01CM24100A, Relés de Control y Protección Control Monofásico Intensidad Máx. o Mín. de CA, TRMS Modelo DIB01 100A, DIB01CM24100A, Relé de control de nivel máx./mín. de intensidad (seleccionables por interruptores DIP) de CA, con medida de verdadero valor eficaz (TRMS). Su función de enclavamiento permite mantener activada la salida del relé. La función de inhibición puede utilizarse para evitar el funcionamiento del relé cuando sea necesario (operaciones de mantenimiento o ajustes). Los LED indican el estado de la alarma y del relé de salida. El trafo interno permite controlar cargas de hasta 100 A CA., DIB01CM24100A, El equipo DIB01 controla el nivel de la intensidad máxima o mínima, en corriente alterna, a través de trafo interno. Ejemplo 1 (Terminales A1, Y1 - interconectadas - función de enclavamiento activada - Relé normalmente desactivado) El relé conecta y se enclava en la posición de trabajo cuando el valor medido sobrepasa (o cae por debajo de) el nivel preseleccionado durante un tiempo superior al período de retardo ajustado. Cuando la intensidad cae por debajo de (o sobrepasa) el valor seleccionado (véase histéresis), el relé desconecta al abrirse el contacto entre los terminales A1, Y1 o al interrumpirse la tensión de alimentación. El LED rojo parpadeará hasta que finaliza el período de retardo. Ejemplo 2 (Terminales A1, Y1 sin interconectar - función de enclavamiento desactivada - Relé normalmente desactivado) El relé conecta cuando el valor medido sobrepasa (o cae por debajo de) el nivel preseleccionado durante un período de retardo superior al seleccionado. Desconecta cuando la intensidad cae por debajo de (o sobrepasa) el nivel preseleccionado (véase histéresis) o cuando se interrumpe la tensión de alimentación. Nota El contacto de inhibición cuando está abierto y la señal de entrada está en posición de alarma, el relé no se activará hasta que haya transcurrido el período de retardo.
