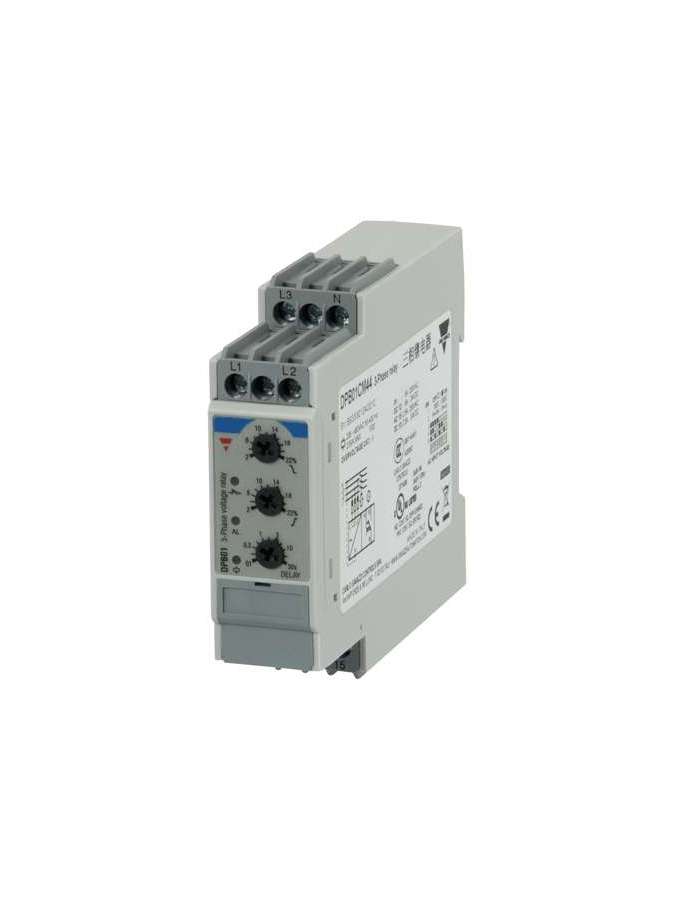

DPB01CM44 Carlo Gavazzi

DPB01CM44, Relé de control de tensión trifásica, medida TRMS, DPB01CM44, Los relés xPB01CM44 son dispositivos de supervisión de redes eléctricas trifásicas. Pueden funcionar en redes trifásicas y trifásicas+neutro donde detectan, además de las pérdidas de fase y la secuencia de fase correcta, las posibles sobretensiones y subtensiones. Se alimentan a través de la red supervisada con un rango de entrada amplio, gracias a la fuente de alimentación conmutada interna. El consumo, la disipación y, en consecuencia, el calor son muy reducidos. Un retardo en la alarma de hasta 30 s en los casos de sobretensión/subtensión filtra las activaciones no deseadas derivadas de circunstancias temporales. La frecuencia de funcionamiento es de hasta 400 Hz., DPB01CM44, El relé DPB/PPB01CM44 es adecuado para el control de calidad de la red y líneas de cargas trifásicas, con o sin neutro, con tensión de alimentación nominal de 208 VCA a 480 VCA y frecuencias de 50 a 400Hz. Configuración del dispositivo: El relé funciona cuando todas las fases están presentes, la secuencia de estas es correcta y los niveles de tensión fase-fase están dentro de los límites establecidos. El relé se desactiva cuando una o más tensiones fase-fase sobrepasan el valor superior establecido o cuando caen por debajo del valor establecido. El relé DPB/PPB01CM44 es configurable mediante potenciómetros, para establecer los valores de tensión máx. y mín., el retardo a la conexión.
