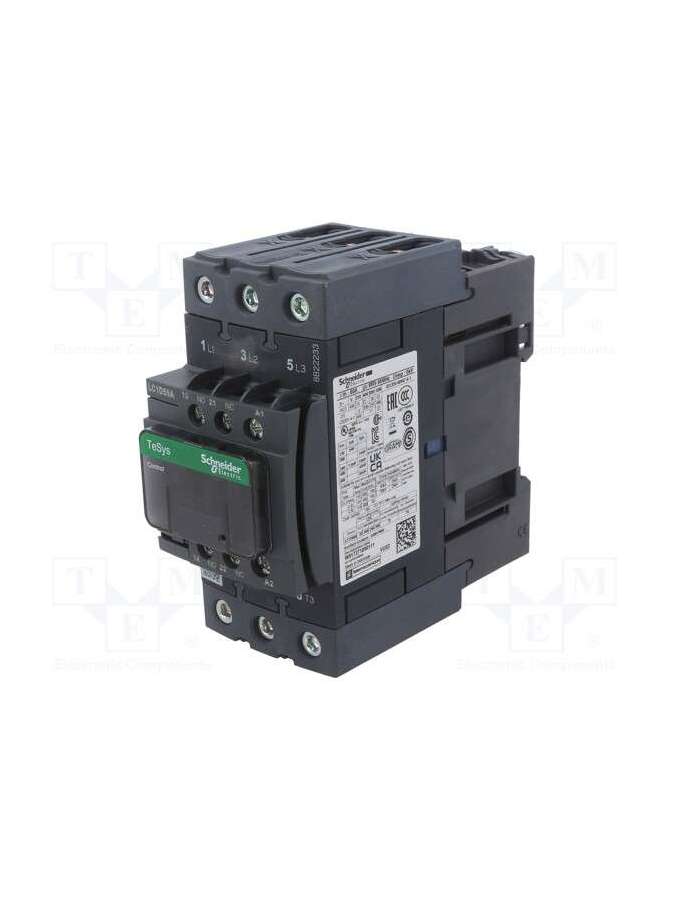

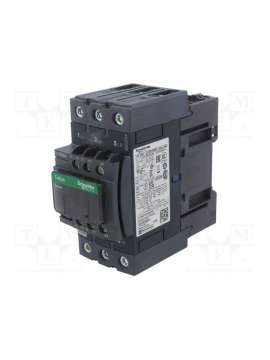

LC1D50AP7 Schneider

Principal

Gama TeSys

Nombre del producto TeSys D

Tipo de producto o componente Conector

Nombre corto del dispositivo LC1D

Aplicación del contactor Control del motor

Carga resistiva

Categoría de empleo AC-1

AC-4

AC-3

Número de polos 3P

Power pole contact composition 3 NA

[Ue] Tensión nominal de empleo Circuito de alimentación, estado 1 <= 690 V CA 25...400 Hz

Circuito de alimentación, estado 1 <= 300 V CC

[Ie] Corriente nominal de empleo 50 A 60 °C) en <= 440 V CA AC-3 para circuito de alimentación

80 A 60 °C) en <= 440 V CA AC-1 para circuito de alimentación

Potencia del motor en kW 15 kW en 220...230 V CA 50/60 Hz - tipo de cable: AC-3)

22 kW en 380...400 V CA 50/60 Hz - tipo de cable: AC-3)

30 kW en 500 V CA 50/60 Hz - tipo de cable: AC-3)

33 kW en 660...690 V CA 50/60 Hz - tipo de cable: AC-3)

25 kW en 415 V CA 50/60 Hz - tipo de cable: AC-3)

30 kW en 440 V CA 50/60 Hz - tipo de cable: AC-3)

11 kW en 400 V CA 50/60 Hz - tipo de cable: AC-4)

Motor power HP (UL / CSA) 3 hp en 115 V CA 50/60 Hz para 1 fase motor

7,5 hp en 230/240 V CA 50/60 Hz para 1 fase motor

15 hp en 200/208 V CA 50/60 Hz para 3 fases motor

15 hp en 230/240 V CA 50/60 Hz para 3 fases motor

40 hp en 460/480 V CA 50/60 Hz para 3 fases motor

40 hp en 575/600 V CA 50/60 Hz para 3 fases motor

Tipo de circuito de control CA en 50/60 Hz

[Uc] tensión de circuito de control 230 V CA 50/60 Hz

Composición de los contactos

auxiliares

1 NA + 1 NC

[Uimp] Resistencia a picos de tensión 6 kV acorde a IEC 60947

Categoría de sobretensión III

[Ith] Corriente térmica convencional 10 A en <60 °C para circuito de señalización

80 A en <60 °C para circuito de alimentación

Irms poder de conexión nominal 140 A CA para circuito de señalización acorde a IEC 60947-5-1

1

250 A CC para circuito de señalización acorde a IEC 60947-5-1

900 A en 440 V para circuito de alimentación acorde a IEC 60947

Poder de corte asignado 900 A en 440 V para circuito de alimentación acorde a IEC 60947

[Icw] Corriente temporal admisible 400 A en <40 °C - 10 s para circuito de alimentación

810 A en <40 °C - 1 s para circuito de alimentación

84 A en <40 °C - 10 min para circuito de alimentación

208 A en <40 °C - 1 min para circuito de alimentación

100 A - 1 s para circuito de señalización

120 A - 500 ms para circuito de señalización

140 A - 100 ms para circuito de señalización

Fusible asociado 10 A gG para circuito de señalización acorde a IEC 60947-5-1

100 A gG en <= 690 V coordinación tipo 1 para circuito de alimentación

100 A gG en <= 690 V coordinación tipo 2 para circuito de alimentación

Impedancia media 1,5 mOhm - Ith 80 A 50 Hz para circuito de alimentación

[Ui] Tensión nominal de aislamiento Circuito de alimentación, estado 1 600 V CSA certificd

Circuito de alimentación, estado 1 600 V UL certificd

Circuito de señalización, estado 1 690 V acorde a IEC 60947-1

Circuito de señalización, estado 1 600 V CSA certificd

Circuito de señalización, estado 1 600 V UL certificd

Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1

Durabilidad eléctrica 1,45 Mciclos 50 A AC-3 en Ue <= 440 V

1,1 Mciclos 80 A AC-1 en Ue <= 440 V

Potencia disipada por polo 3,7 W AC-3

9,6 W AC-1

Front cover Con

Soporte de montaje Placa

Carril

Normas CSA C22.2 No 14

EN 60947-4-1

EN 60947-5-1

IEC 60947-4-1

IEC 60947-5-1

UL 508

Certificaciones de producto GL

BV

GOST

CCC

CSA

UL

RINA

LROS (Lloyds Register of Shipping)

DNV

Tipo de conexión Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm²Flexible con

Circuito de control, estado 1 Bornas tornillo 1 cable(s) 1…4 mm²Flexible sin extremidad de cable

Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…4 mm²Flexible sin extremidad de cable

Circuito de control, estado 1 Bornas tornillo 1 cable(s) 1…4 mm²Flexible con

Circuito de control, estado 1 Bornas tornillo 1 cable(s) 1…4 mm²sólido sin extremidad de cable

Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…4 mm²sólido sin extremidad de cable

Circuito de alimentación, estado 1 conexión de tornillo 1 cable(s) 1…35 mm²Flexible sin extremidad

de cable

Circuito de alimentación, estado 1 conexión de tornillo 2 cable(s) 1…25 mm²Flexible sin extremidad

de cable

Circuito de alimentación, estado 1 conexión de tornillo 1 cable(s) 1…35 mm²Flexible con

Circuito de alimentación, estado 1 conexión de tornillo 2 cable(s) 1…25 mm²Flexible con

Circuito de alimentación, estado 1 conexión de tornillo 1 cable(s) 1…35 mm²sólido sin extremidad de

cable

Circuito de alimentación, estado 1 conexión de tornillo 2 cable(s) 1…25 mm²sólido sin extremidad de

cable

Par de apriete Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador plano Ø 6

Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador Philips nº 2

Circuito de alimentación, estado 1 8 N.m - en conectores de tornillo EverLink BTR - cable 25…

35 mm² hexagonal 4 mm

Circuito de alimentación, estado 1 5 N.m - en conectores de tornillo EverLink BTR - cable 1…25 mm²

hexagonal 4 mm

Duración de maniobra 4...19 ms apertura

12...26 ms cierre

Nivel de fiabilidad de seguridad B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1

B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1

Durabilidad mecánica 6 Mciclos

2

Rango de operación 3600 cyc/h en <60 °C

Complementario

Característica de la bobina Sin filtro antiparasitario de serie

Consumo a la llamada en VA 140 VA 60 Hz 0,75 20 °C)

160 VA 50 Hz 0,75 20 °C)

Consumo de mantenimiento en VA 13 VA 60 Hz 0,3 20 °C)

15 VA 50 Hz 0,3 20 °C)

Disipación de calor 4…5 W en 50/60 Hz

Tipo de contactos auxiliares tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1

tipo contacto espejo 1 NC acorde a IEC 60947-4-1

Frecuencia del circuito de señalización 25...400 Hz

Corriente mínima de conmutación 5 mA para circuito de señalización

Tensión mínima de conmutación 17 V para circuito de señalización

Tiempo de no superposición 1,5 ms en desexcitación entre contacto NA y NC

1,5 ms en excitación entre contacto NA y NC

Resistencia de aislamiento > 10 MOhm para circuito de señalización

Compatibilidad de contacto M2

Código de compatibilidad LC1D

Motor power range 7…11 kW en 200…240 V 3 fases

15…25 kW en 380…440 V 3 fases

15…25 kW en 200…240 V 3 fases

30…50 kW en 380…440 V 3 fases

30…50 kW en 480…500 V 3 fases

Tipo de arranque motor Contactor directo

Tension de la bobina del contactor 230 V CA Estándar

Entorno

Grado de protección IP IP20 frontal acorde a IEC 60529

Tratamiento de protección TH acorde a IEC 60068-2-30

Grado de contaminación 3

Temperatura ambiente de

almacenamiento

-60…80 °C

Altitud máxima de funcionamiento 3000 m sin desclasificación

Resistencia al fuego 850 °C acorde a IEC 60695-2-1

Resistencia a las llamas V1 acorde a UL 94

Resistencia mecánica Vibraciones contactor abierto, estado 1 2 Gn, 5...300 Hz

Vibraciones conector cerrado, estado 1 4 Gn, 5...300 Hz

Impactos conector cerrado, estado 1 15 Gn para 11 ms

Impactos contactor abierto, estado 1 10 Gn para 11 ms

Altura 122 mm

Anchura 55 mm

Profundidad 120 mm

Peso del producto 0,855 kg

Unidades de embalaje

Tipo de unidad del paquete 1 PCE

Número de unidades en el paquete 1 1

Peso del paquete 1 0,948 kg

Paquete 1 Altura 0,620 dm

Paquete 1 ancho 1,370 dm

Paquete 1 Longitud 1,520 dm

Tipo de unidad del paquete 2 S02

Número de unidades en el paquete 2 10

Peso del paquete 2 9,9 kg

3

Paquete 2 Altura 15 cm

Ancho del paquete 2 30 cm

Longitud del paquete 2 40 cm

Tipo de unidad del paquete 3 P06

Número de unidades en el paquete 3 160

Paquete 3 Peso 165,06 kg

Paquete 3 Altura 77 cm

Ancho del paquete 3 80 cm

Paquete 3 Longitud 60 cm

Sostenibilidad de la oferta

Conforme con REACh sin SVHC Sí

Directiva RoHS UE Conforme

Declaración RoHS UE

Sin metales pesados tóxicos Sí

Sin mercurio Sí

Información sobre exenciones de

RoHS

Sí

Normativa de RoHS China Declaración RoHS China

Declaración proactiva de RoHS China (fuera del alcance legal de RoHS China)

RAEE En el mercado de la Unión Europea, el producto debe desecharse de acuerdo con un sistema de

recolección de residuos específico y nunca terminar en un contenedor de basura.

Sin PVC Sí

Información Logística

País de Origen ES

Garantía contractual

Periodo de garantía 18 months
