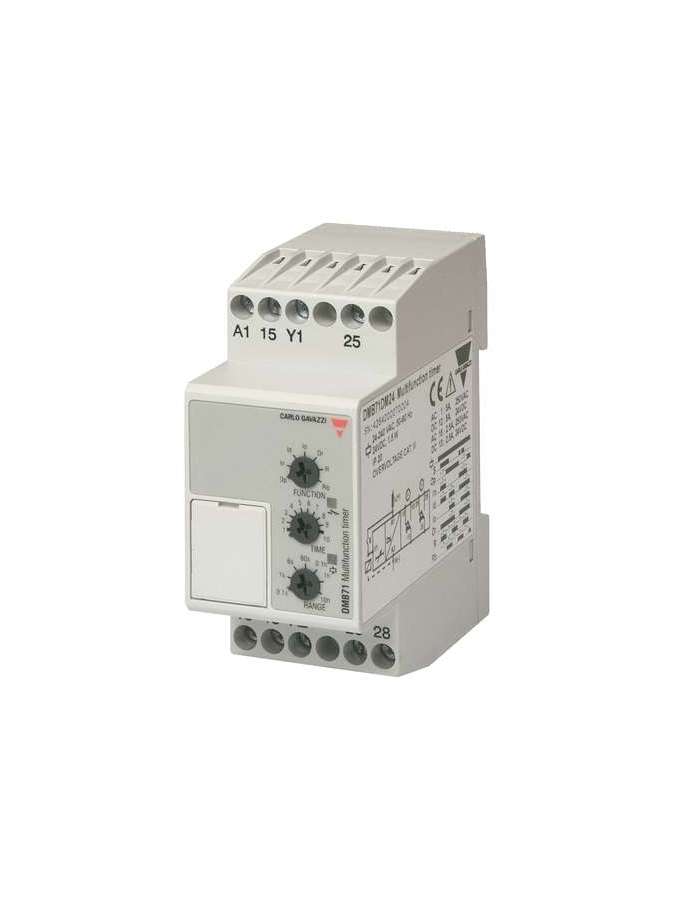

DMB71DW24 Carlo Gavazzi

DMB71DW24, Modèles de modifunction Timers DMB51, DMB71, DMB71DW24, Minifonction et Multifonction Minuterie avec 7 fonctions sélectionnables et échelle de temps de 0,1 S 100 h. Boîte de 17,5 mm. Pour la version SPDT et 35,5 mm. Pour la version DPDT, très appropriée pour le montage sur panneau avant et arrière. Échelle de puissance large: 24 VDC et 24 à 240 VAC ou 12 à 240 VAC / CC., DMB71DW24, Délai de fonction OP à la connexion La période de temps commence lorsque le contact de prise de vue est fermé. Après l'ensemble du jeu de délais, le relais se connecte et ne se déconnecte pas tant que le contact de la gâchette n'est pas refermé ou que la tension d'alimentation est déconnectée. Si le contact de prise de vue est fermé avant la fin de la période de retard, l'appareil est réglé sur zéro et commence une nouvelle période de temps. En fonction de la fonction intervalle, le relais connecte et démarre la période de temps lorsque le contact de prise de vue est fermé. Le relais se déconnecte lorsque cette période se termine ou la tension d'alimentation est déconnectée. Le relais se connecte à nouveau lorsque le contact de prise de vue est refermé à nouveau. S'il est fermé avant la fin de la période de retard, l'appareil sera réinitialisé et une nouvelle période commencera. Intervalle de fonction IO avec tir le relais Connecte et la période de temps a commencé lorsque le contact de tir s'ouvre. Le relais déconnecte lorsque la période de retard établie se termine ou la tension d'alimentation est déconnectée. Le relais se connecte à nouveau lorsque le contact de prise de vue revient à nouveau. S'il s'ouvre avant la fin de la période de retard, le relais continuera à être connecté et une nouvelle période de temps commencera. Intervalle d'identification de fonction Double le relais Connecte et la période est démarrée lors de la fermeture du contact de prise de vue. Le relais se déconnecte lorsque cette période se termine ou la tension d'alimentation est déconnectée. Lorsque le contact de prise de vue s'ouvre, le relais se connecte à nouveau pendant la période définie. Si le contact de tir ouvre avant la première période de retard, la deuxième période commencera; Si le contact de prise de vue est fermé avant la fin de la deuxième période, l'appareil sera réinitialisé et la première période de temps commencera. DR Délai de la fonction de déconnexion Le relais se connecte lorsque le contact de prise de vue est fermé. La période de temps commence lorsque le contact de tir s'ouvre. Le relais se déconnecte lorsque la période de retard ajustée se termine ou lorsque la tension d'alimentation est déconnectée. Le relais se connecte à nouveau lorsque le contact d'entrée est fermé. S'il s'ouvre avant la fin de la période de retard, le relais est toujours connecté et une nouvelle période de temps est initiée lorsque le contact est refermé à nouveau. Fonction symétrique cyclique r, à partir de ON Le relais se connecte et la période est démarrée lors de la fermeture du contact d'entrée. Après la période de retard ajustée, le relais se déconnecte au cours de la même période. Cette séquence est répétée avec des périodes égales de temps ON et éteint jusqu'à ce que la tension d'alimentation soit interrompue. Fonction symétrique cyclique rb, à partir de l'arrêt de la période de temps, commence lorsque le contact d'entrée est fermé. Le relais reste déconnecté pendant la période de retard ajustée, terminée qui, se connecte pendant la même période. Cette séquence est répétée avec des périodes égales de temps ON et éteint jusqu'à ce que la tension d'alimentation soit interrompue. Charge supplémentaire Il est possible de connecter une charge supplémentaire (par exemple un relais) entre les bornes Y1 et A2, entraînées par le contact de prise de vue sans endommager l'appareil. Mode de fonctionnement à LED jaune TIMING: Relais connecté au clignotement lent: Voir les diagrammes de fonctionnement Réglage incorrect des potentiomètres: clignotant rapide.
