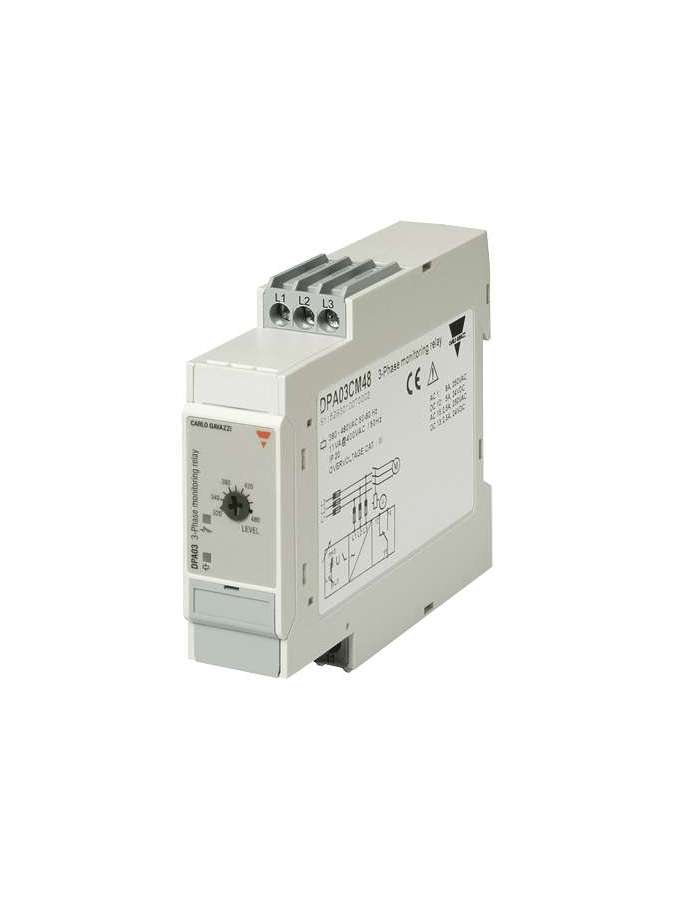

DPA03CM48 Carlo Gavazzi

DPA03CM48, relais de contrôle et de protection des modèles de contrôle de séquence triphasé et de perte de phase DPA03, PPA03, DPA03CM48, relais de contrôle triphasé pour la détection de séquence de phase et la perte de phase. Avec le potentiomètre du panneau avant, le niveau minimum de tension de l'équipement est sélectionné. Échelles de tension d'alimentation de 208 à 240 VAC, de 380 à 480 VAC et de 600 à 690 VAC couvertes par 3 relais de multitables. Pour montage dans le rail DIN ou le module de plug-in., DPA03CM48, DPA03 et PPA03 Mesurez votre propre tension d'alimentation triphasée. Le relais se connecte lorsque les trois phases sont présentes, la séquence de phase est correcte et chacune des tensions de phase de phase est supérieure au niveau minimum ajusté. Le relais déconnecte lorsque l'une des tensions de phase de phase est inférieure au niveau minimum ajusté ou lorsque la séquence de phase est incorrecte. Exemple 1 Le relais contrôle si la puissance a une séquence de phases correcte et si les 3 phases sont présentes. Exemple 2 Le relais se déconnecte lorsque la tension est interrompue dans l'une des phases, à condition que la tension régénérée ne dépasse pas le niveau minimum de tension sélectionné.
