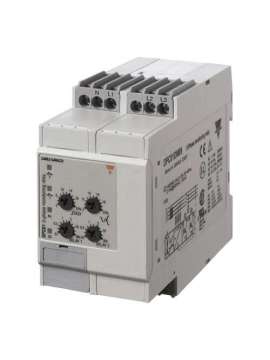

DPC01DM48400HZ Carlo Gavazzi

DPC01DM48400HZ, relais de contrôle et de protection Trois phases, contrôle multifonction triphasé avec des modèles neutres, TRMS DPC01, PPC01, DPC01DM48400Hz, relais de contrôle triphasé ou trois -Phase Tension de ligne avec neutre pour la séquence de phase, casse-asymétrie, asymétrie, tolérance, max. et min. (Avec des ajustements indépendants), avec fonction de retard. Échelle de mesure de 100 à 690 VAC Disponible à partir de trois relais multitudes., DPC01DM48400HZ, Définition d'asymétrie. L'asymétrie est l'indicateur de la qualité du réseau et est défini comme la valeur absolue de l'écart maximal entre les tensions du réseau, divisé par la tension nominale du système triphasé. La définition change en fonction de la référence de la tension: 1) Si les tensions sont mesurées de phase de phase: max | ΔVPH-ph | VΔNOM 2) Si les tensions sont mesurées de phase neutre: max | ΔVPH-N | V Nom définition de la tolérance. La tolérance est une autre indicative de la qualité du réseau et est définie comme la valeur absolue de la déviation maximale des tensions du réseau à partir de la tension nominale, divisée par la tension nominale du système triphasé. La définition change en fonction de la référence de la tension: 1) Si les tensions sont mesurées de phase de phase: max | VΔNOM - VPH-ph | VΔNOM 2) Si les tensions sont mesurées de phase neutre: max | V nom - vph-n | V nom connecté aux 3 phases (et neutres) Les relais DPC01 et PPC01 se connectent lorsque les 3 phases sont présentes à la fois et la séquence de phase est correcte. Il est possible de décider si le niveau maximum est contrôlé. et le min. de la tension de chaque phase ou de son asymétrie et de sa tolérance. En tout état de cause, si les tensions de phase de phase et les tensions phaséénébertriques seront sélectionnées. Contrôle du niveau de tension: Si une ou plusieurs tensions de phase de phase ou neutre de phase dépassent le maximum. sélectionné ou tombe en dessous du min. Sélectionné, le voyant rouge commence à clignoter 2 Hz et la sortie de relais correspondante se déconnecte après la période de retard définie. Contrôle de l'école et de la tolérance: Si l'une des phases dépasse le niveau ajusté, le voyant rouge commence à clignoter à 2 Hz et le relais de sortie correspondant est déclenché après la période de retard ajustée. REMARQUE: Si la séquence de phase est correcte ou la perte d'une phase se produit, le relais de sortie déconnecte immédiatement après la période de retard de 200 ms. Le défaut sera indiqué par le voyant rouge clignotant à 5 Hz pendant l'exemple d'alarme Exemple 1 (contrôle de la commande de réseau - plan de la tension de réseau et de la tension de mines) Le relais contrôle la tension de phase max et minière, la casse de phase et la séquence correcte des phases. Exemple 2 (Contrôle des charges de démarrage et fonctionnement des moteurs - Asymétrie et tolérance Phase-Phase-Neutral) Les relais DPC01 et PPC01 garantissent des conditions de fonctionnement correctes. Ils contrôlent le niveau de tension, la séquence de phase (le sens correct de rotation du moteur) et de l'asymétrie. Les défaillances les plus fréquentes sont la rupture de fusible et le niveau de tension incorrect. Dans le cas de la casse à fusible, le moteur régénère une tension dans la phase interrompue. Ces relais détectent la décision et réagissent à tout déséquilibre excessif entre les phases.
