Sh2stri424 Carlo Gavazzi

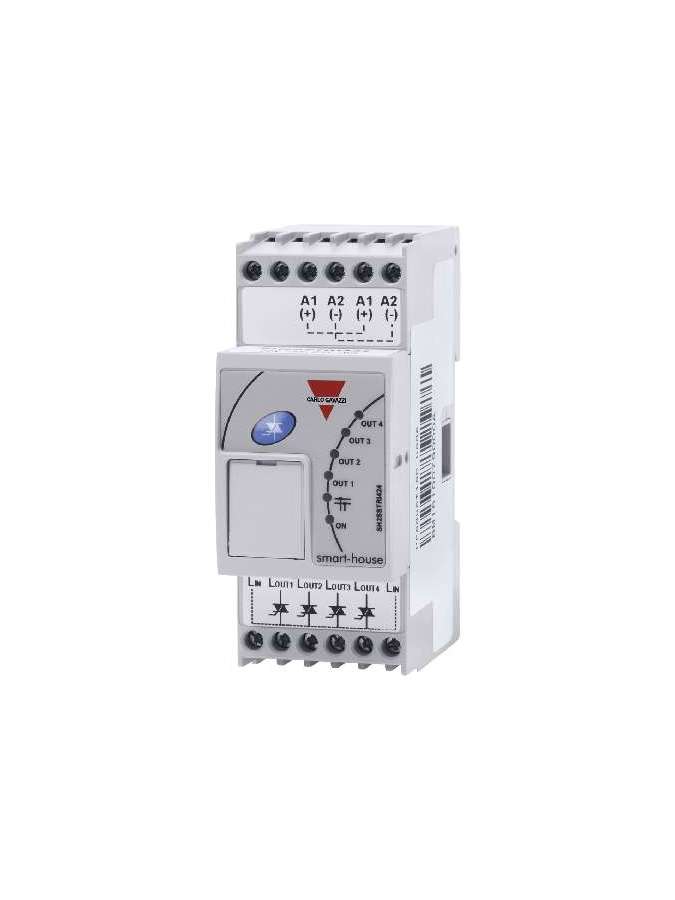

SH2SStrI424, sortie de quatre relais d'état solide Modèle Sh2Stri424, SH2SStrI424, est un module de sortie de quatre relais d'état solide pour l'ensemble ferroviaire de plongée. Les sorties sont normalement désactivées. Lorsque le bus DUPLINE® reçoit une commande d'activation, la sortie est activée et restée activée jusqu'à ce que l'ordre de désactivation soit reçu. Grâce au bus interne, les modules du sh2stri424 peuvent être connectés les uns aux autres sans avoir besoin de filer le bus DUPLINE®., SH2Stri424, le mode de fonctionnement Si le sh2stri424 est connecté au bus DUPLINE® et aux travaux de bus Correctement, le module de sortie sera en mode standard et le voyant vert sera activé. Le relais accède au mode local si le bouton est enfoncé ou qu'il n'y a pas de panne de bus ou n'est pas connecté. En mode local, le module ne prend en charge aucun ordre de bus et le voyant clignote. Le relais peut revenir en mode standard uniquement lorsque l'état du bus est correct et l'un des événements suivants se produit: 1) immédiatement après le retour du bus DUPLINE®. 2) Après une limite de temps de 1 minute après avoir appuyé sur le bouton. 3) Après avoir redémarré le pouvoir. Bouton poussoir Le bouton permet d'activer / désactiver les sorties, sans connecter le bus pour effectuer des tests. BUS Connecté par une courte pression, l'utilisateur accède au mode local et le voyant vert commence à clignoter; Dans le même temps, toutes les sorties seront activées, si au moins l'une d'entre elles est désactivée. Si toutes les sorties sont activées, elles seront désactivées. Échec de bus ou de bus non connecté. Si le bus n'est pas connecté ou s'il y a une panne de bus, le bouton-poussoir remplacera l'état sécurisé en cas de défaillance des sorties; Si au moins une des sorties est désactivée, tout sera activé. Si toutes les sorties sont activées, elles seront désactivées. Si toutes les sorties sont configurées pour le statut de redémarrage anti-défaillance, la minuterie sera restaurée et l'état d'origine des sorties sera restauré. État sûr d'état en cas de défaillance, l'état de sortie des sorties, si le bus DUPLINE® n'est pas connecté ou s'il existe une panne de bus, il est programmé via l'outil SX et l'utilisateur peut choisir entre les options suivantes: 1. Toujours désactivé 2. Toujours des sorties activées 3. Les départs maintiennent l'état avait avant la déconnexion
