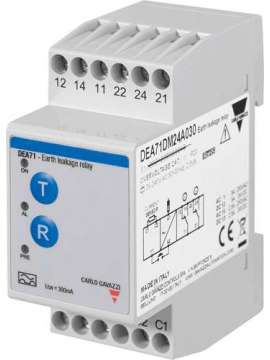

Deau 71dm24a030 Carlo Gavazzi

DEA71DM24A030, relais de surveillance et de protection différentielle, DSEA71DM24A030, DEA71 est un relais de protection différentiel qui, avec des commutateurs magnéthermiques et des transformateurs d'intensité différentielle CTGIl protège les personnes à risque d'électrocution et l'installation à risque à risque par interruption de l'alimentation électrique dans le cas de lignes défectueuses ou de charges dans lesquelles des dérivations de courant au sol peuvent survenir. Le point de consigne des fuites au sol est fixe de 30 mA ou 300 mA selon la version. Deux sorties de relais SPDT, une pré-alarme qui est activée à 60% du point de consigne et une autre alarme, qui sera utilisée pour déconnecter la ligne électrique associée et éviter les accidents, DEA71DM24A030, DSEA71 est une résiduelle. Relais de détection de courant (courant de fuite terrestre à partir d'un conducteur à la terre électrique) utilisé pour détecter ces cas dans lesquels une défaillance se produit dans un circuit électrique qui produit un contournement de courant au sol. Les conducteurs du circuit supervisé (à l'exception du câble de protection de protection, comme indiqué dans les diagrammes de connexion proposés) passent à travers un transformateur de courant différentiel. 30 mA sont couramment utilisés pour la protection des personnes contre l'électrocution. 300 mA sont couramment utilisés pour offrir une protection contre le risque d'incendie. Fonctionnement normal lorsque le système est alimenté le voyant vert ON Il s'allume. Si le courant circulant dans la charge est identique au courant de la charge, le transformateur de courant différentiel sera de zéro. Les autres voyants seront désactivés, les deux relais seront activés et le magnétherme externe aura des contacts fermés. Détection d'alarme En cas de courant de fuite à la terre à la charge ou dans la conduite d'alimentation supervisée, le courant de la charge sera inférieur à celui fourni. Ce déséquilibre produira un courant à la sortie du transformateur de courant différentiel. Ce courant sera proportionnel au courant de fuite. Si le courant de fuite est inférieur à 60% de la valeur de l'alarme d'alarme configurée, aucune indication ne sera affichée. Au-dessus de 60% du signal de pré-alarme s'allumera: la LED jaune "PRE" s'allumera et la sortie relais 2 Désactivera, terminaux de fermeture 21 et 22. Lorsque le courant de fuite augmente au-dessus de 80% de la valeur configurée, l'alarme est activée. La LED rouge "AL" s'allumera, la sortie 1 sera désactivée (bornes de fermeture 11 et 12). Le magnétotherme externe s'ouvrira, déconnectant la charge d'alimentation. Réinitialiser une fois la cause de la défaillance corrigée, vous pouvez restaurer le fonctionnement en appuyant sur la touche R du panneau avant de l'appareil ou en appuyant sur la touche R / T distante. Test Il est nécessaire de tester périodiquement l'intégrité du système en appuyant sur la touche T du panneau avant de l'appareil. Vous pouvez également le faire en appuyant sur le bouton R / T à distance pendant plus de 2 s.
