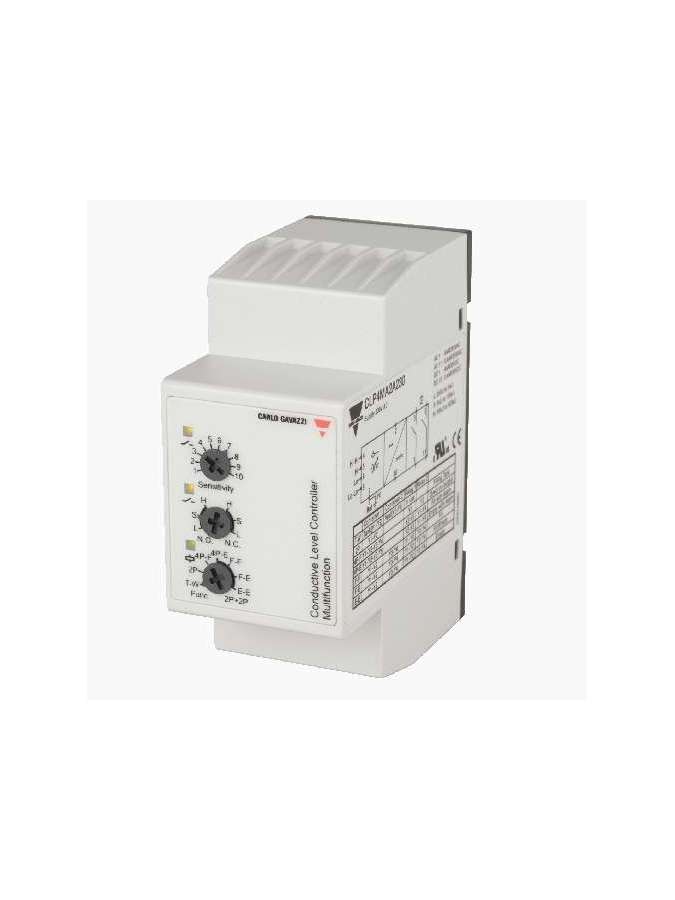

CLP4MA2A115, Contrôleur de niveau de capteurs conducteurs dans un modèle CL de 2 à 4 points avec potentiomètre, CLP4MA2A115, contrôle de niveau à microprocesseur pour liquide avec une large gamme de sensibilité (eaux usées, produits chimiques de produits, eau salée, etc.). Le relais a une sortie indépendante pour l'indication d'alarme au cas où le réservoir fonctionne à sec ou en cas d'état de trop-plein. Relais Sortie SPDT / SPST 8A, NA/ Nc. Contrôle de sensibilité par potentiomètre dans 3 gammes., CLP4MA2A115, 2.3.4 ou 5-conducteurs Câble de connexion PVC, blindé normalement. Longueur du câble: max. 100 m. La résistance entre le fil conducteur et la terre doit être d'au moins 500 000. Normalement, il est recommandé d'utiliser un câble blindé entre la sonde et le relais, par exemple si le câble est placé en parallèle avec les câbles d'alimentation (réseau). Le bouclier doit être connecté à Y5 (référence). Exemple 1 Le diagramme montre la commande de niveau connecté sous forme de max. et min., c'est-à-dire des enregistrements de 2 niveaux + 2 niveaux d'alarme. Les relais réagissent au faible courant alternatif généré lorsque les électrodes sont en contact avec le liquide. La référence (REF) doit être connectée au réservoir ou si le réservoir est fabriqué avec un matériau non conducteur, à une électrode supplémentaire. (Il va se connecter à la patille Y5). (Dans le diagramme, ladite électrode est indiquée par une ligne pointillée). Les sorties d'alarme utilisent des électrodes Y4 pour une alarme haute / haute (HIHI) et Y1 pour des sorties d'alarme bas / basse (LOLO).
CLP4MA2A115
Références spécifiques
Nouveau
Télécharger
CLP4MA2A115.pdfAucun avis client pour le moment.
