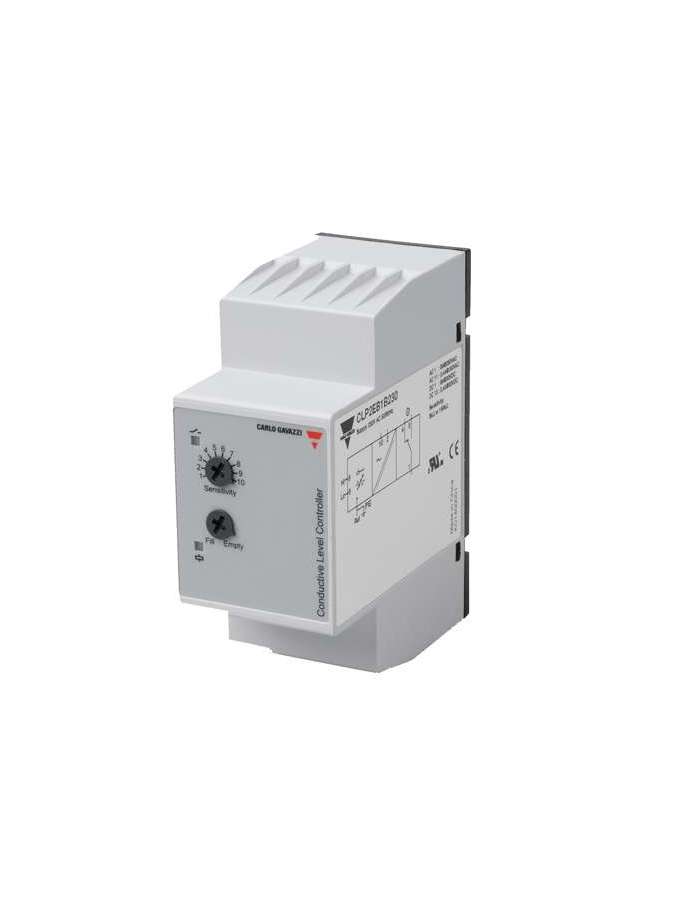

CLP2EB1B230 Carlo Gavazzi

CLP2EB1B230, Contrôleur de niveau de capteurs conducteurs dans le modèle CL de 2 points CL avec potentiomètre, CLP2EB1B230, contrôle de niveau à microprocesseur pour les liquides avec une large gamme de sensibilité (eaux usées, produits chimiques, sel d'eau, etc.). Max. / Min. chargement / déchargement. La sensibilité est ajustée par potentiomètre. Sortie de relais SPDT 1 x 8A., CLP2EB1B230, 2, 3 ou 4-conducteurs Câble de raccordement PVC, blindé normalement. Longueur du câble: max. 100 m. La résistance entre le fil conducteur et la terre doit être d'au moins 500 000. Normalement, il est recommandé d'utiliser un câble blindé entre la sonde et le relais, par exemple si le câble est placé en parallèle avec les câbles d'alimentation (réseau). Exemple 1 Le diagramme montre la commande de niveau connecté sous forme de max. et min. Les relais réagissent au faible courant alternatif généré lorsque les électrodes sont en contact avec le liquide. La référence (REF) doit être connectée au réservoir ou si le réservoir est fabriqué avec un matériau non conducteur, à une électrode supplémentaire. (Il va se connecter à la broche 7). (Dans le diagramme, ladite électrode est indiquée par une ligne pointillée). Note! Si un seul niveau doit être détecté, interconnectez les billets 5 E 6.
