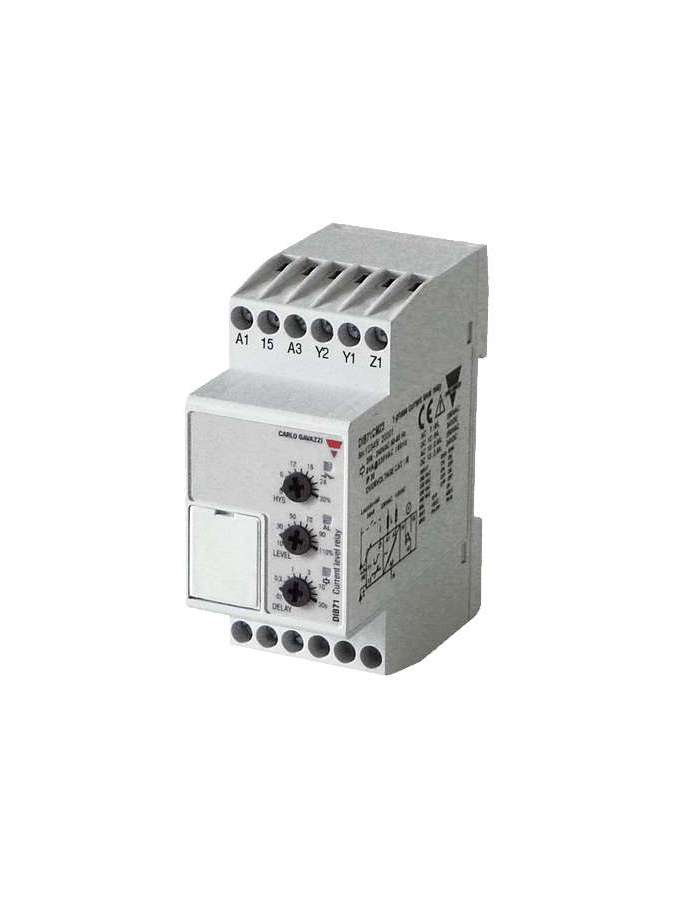

DIB71CB485A Carlo Gavazzi

DIB71CB485A, Relés de Control y Protección Control monofás. de intensidad máx. o mín. CA/CC, TRMS Modelo DIB71, DIB71CB485A, Relés de control precisos de nivel máx. o mín. (ajustables por interruptores DIP) de intensidad de CA/CC, con medida de verdadero valor eficaz (TRMS). Su función de enclavamiento permite mantener activado el relé. La función de inhibición se utiliza para evitar el funcionamiento del relé cuando sea necesario (operaciones de mantenimiento o ajustes). Los LED indican el estado de la alarma y del relé de salida. El shunt que lleva incorporado permite controlar cargas de hasta 5 A CA/CC. Caja de 35,5 mm adecuada para montaje en cuadros mudulares o industriales., DIB71CB485A, Los equipos DIB71 se utilizan para controlar el nivel máx. o mín. de intensidades de CA y CC. Ejemplo 1 (Terminales Z1, Y1 interconectadas - función de enclavamiento activada) El relé conecta y se enclava en la posición de trabajo cuando el valor medido sobrepasa (o queda por debajo) del nivel preseleccionado durante más tiempo que el período de retardo ajustado. Para desenclavar abrir los terminales Z1 e Y1, o interrumpir la tensión de alimentación. El LED rojo parpadeará hasta que finalice el período de retardo o hasta que el valor medido vuelva a estar dentro de los valores de no alarma (véase histéresis ajustada). Ejemplo 2 (CT estándar) (Sin conexión entre terminales Z1, Y1 - función de enclavamiento desactivada) El relé conecta cuando el valor medido está por encima (o por debajo) del nivel preseleccionado durante más tiempo que el período de retardo ajustado. Desconecta cuando la intensidad medida está por debajo (o por encima) del nivel preseleccionado (véase la histéresis ajustada) o cuando se interrumpe la tensión de alimentación. Nota Cuando está abierto el contacto de inhibición y la señal de entrada está en posición de alarma, el relé no se activará hasta que haya transcurrido el período de retardo.
