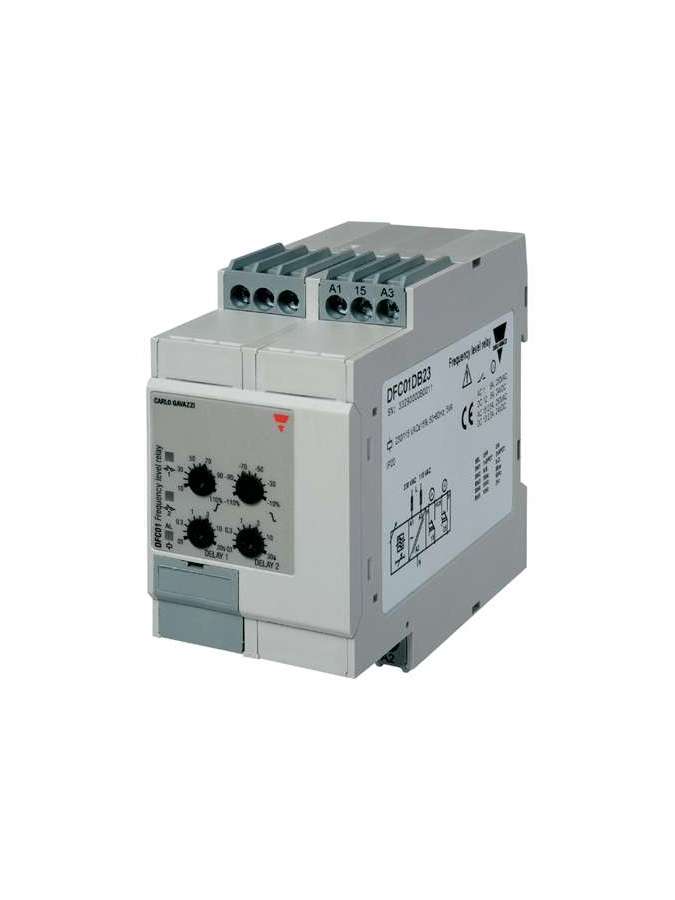

DFC01DB48 Carlo Gavazzi

DFC01DB48, Relés de Control y Protección Control de Frecuencia Modelo DFC01, DFC01DB48, Relé de control de nivel de frecuencia. Mide la frecuencia de su propia tensión de alimentación. Permiten controlar por separado los niveles máximo y mínimo de frecuencia, con dos puntos de alarma, tiempos de retardo y salidas de relé independientes. Los LED indican el estado de la alarma y del relé de salida., DFC01DB48, Estos equipos controlan el nivel de frecuencia de su propia tensión de alimentación. Ejemplo 1 (relé normalmente activado) Los dos relés están desactivados cuando la frecuencia medida está por encima del nivel mínimo y por debajo del nivel máximo. Si la frecuencia medida se mantiene por encima del nivel máximo seleccionado durante un tiempo que sobrepasa el retardo ajustado, el relé 1 se activa; si la frecuencia se mantiene por debajo del nivel mín. durante un tiempo que sobrepasa el retardo ajustado, el relé 2 se activa. Los dos relés desconectan cuando la frecuencia medida vuelve a estar dentro de los límites seleccionados. El LED rojo parpadea hasta que finalice el retardo o hasta que el valor medido vuelva a estar dentro de los límites establecidos. Ejemplo 2 (relé normalmente activado) El relé conecta y el LED amarillo permanece encendido mientras la frecuencia medida está dentro de los límites máximo y mínimo seleccionados. El relé 1 desconecta y se enclava en la posición de alarma cuando la frecuencia medida se mantiene por encima del nivel máx. seleccionado durante un tiempo que sobrepasa el período de retardo establecido; el relé 2 desconecta cuando la frecuencia medida se mantiene por debajo del nivel mín. durante un tiempo que sobrepasa el período de retardo seleccionado. El LED rojo parpadea hasta que finalice el retardo o hasta que el valor medido vuelva a estar dentro de los límites seleccionados. Los dos relés conectan cuando la frecuencia medida está dentro de los límites establecidos.
