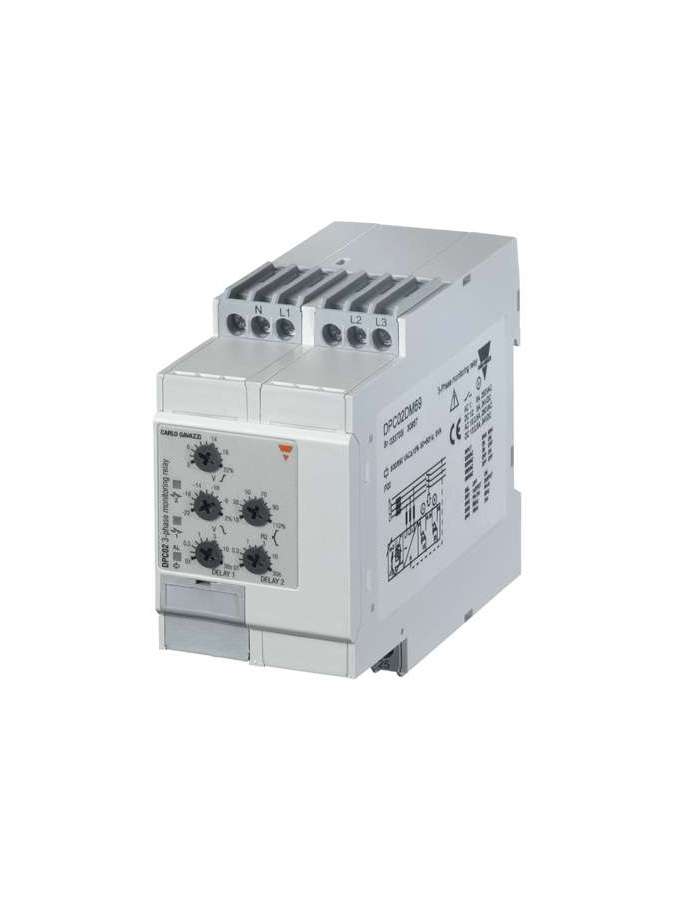

DPC02DM23 Carlo Gavazzi

DPC02DM23, Relés de control y Protección Control trifás. multifunción, medida TRMS fase-fase, fase-neutro Modelo DPC02, DPC02DM23, Relés de control de tensión de líneas trifásicas o trifásicas+neutro para detección de secuencia de fase incorrecta, pérdida de fase, nivel máximo o mínimo de tensión (con ajuste independiente), nivel máximo o mínimo de frecuencia con función de retardo incorporada. Escalas de alimentación de 208 a 690 VCA cubiertas por cuatro relés multitensión. Su campo de aplicación más frecuente es el de los generadores., DPC02DM23, Conectado a las 3 fases (y neutro), el equipo DPC02 opera cuando las 3 fases están presentes al mismo tiempo y la secuencia de fases es correcta. Control de nivel de tensión y nivel de frecuencia: Si una o varias tensiones fase-fase o fase-neutro están por encima del nivel máx. o por debajo del nivel mín. preseleccionados, el LED rojo empieza a parpadear 2 Hz y el relé de salida correspondiente desconecta tras el período de retardo ajustado. Si la frecuencia de la red queda fuera de la banda simétrica de frecuencia seleccionada dentro de la escala de frecuencia nominal, el LED rojo inicia un parpadeo de 2 Hz y el relé de salida correspondiente desconecta tras el período de retardo ajustado. Ejemplo 1 (Control de generador - 2 relés SPDT - tensión fasefase) El relé controla la pérdida de fase, la correcta secuencia de fases, el nivel máx. y mín. de tensión y la frecuencia del sistema. Un fallo de tensión es detectado por el relé 1 y un fallo de frecuencia es detectado por el relé 2. Ejemplo 2 (Control de la red - relé DPDT) El equipo DPC02 controla la pérdida de fase y la correcta secuencia de fases, el nivel máx. y mín. de tensión y la frecuencia. Cada fallo es detectado por los relés 1 y 2 al mismo tiempo, permitiedo 2 salidas simultáneas independientes.
