SH2ROAC224 Carlo Gavazzi

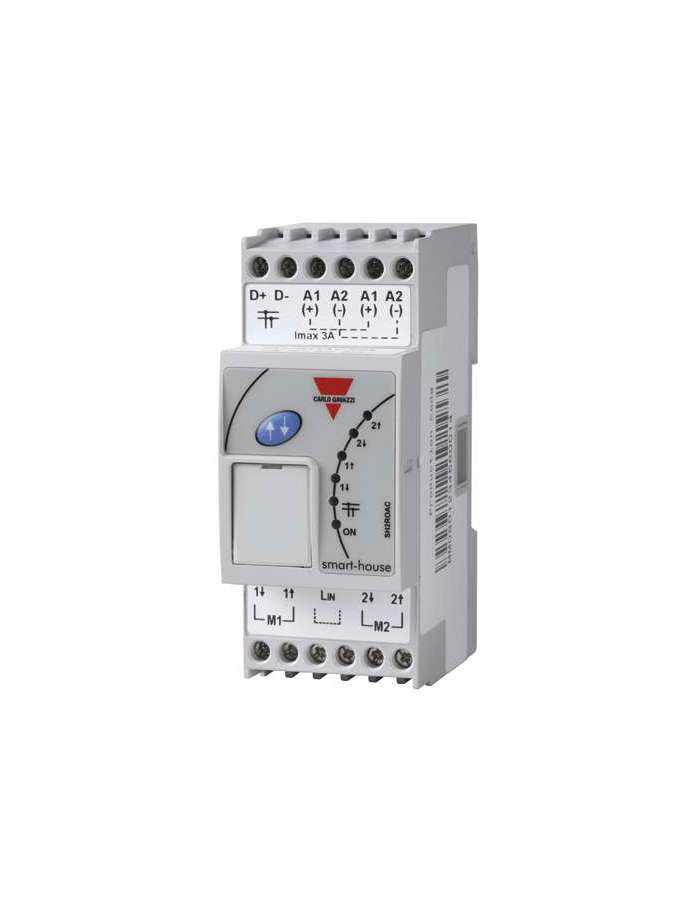

SH2ROAC224, Control de motor de CA para persiana/ventana Modelo SH2ROAC224., SH2ROAC224, Es un módulo de salida de relé para controlar motores de CA de persiana/ventana. Está diseñado para su conexión y control a través de los controladores de sistemas smart-house. El motor de persiana/ventana se controla a través de dos relés en serie: uno de ellos sirve para la activación/ desactivación del motor y el otro sirve para controlar la dirección de subida/bajada. Estos dos relés se controlan de tal manera que se respeta la temporización del motor antes de invertir la dirección del motor., SH2ROAC224, El pulsador sirve para activar/desactivar la salida, sin necesidad de conectar el bus para realizar pruebas. La orden desde el pulsador solo se detectará si se mantiene pulsado durante más de 1 segundo; las dos salidas se activarán durante todo el intervalo de tiempo en que se mantenga pulsado el pulsador. Una vez se haya soltado el pulsador, se desactivarán las salidas. Cada vez que se pulse el pulsador, la dirección de los motores cambiará, siempre respetando el intervalo de retardo de inversión. El módulo de persiana/ventana se controla a través del controlador SH2WEB24 para el movimiento de las persianas, ventanas, estores o cortinas. Recibe la orden de subida o de bajada desde el SH2WEB24 y, a continuación, activa la salida correspondiente. Las dos salidas se controlan individualmente y se pueden gestionar con distintas funciones de la persiana. La salida de subida/bajada permanece activa durante un tiempo conocido como “tiempo de ejecución” o hasta recibir otra orden de subida/bajada. Antes de invertir el movimiento, la salida se mantendrá desactivada durante un tiempo conocido como “retardo de inversión”. El SH2WEB24 envía los intervalos de retardo de inversión al SH2ROAC224 y pueden ser distintos para cada salida. El tiempo de ejecución se controla a través del controlador. Si está activada la función de inclinación, el SH2ROAC224 se activará para gestionar la orden de inclinación recibida del SH2WEB24. La orden de inclinación puede ser de dostipos: inclinación hacia arriba e inclinación hacia abajo. Una vez recibida esta orden, el SH2ROAC224 activará la salida de subida o de bajada para el intervalo de inclinación, siempre respetando el intervalo de retardo de inversión. Codificación/Direccionamiento No se requiere de direccionamiento, ya que el módulo está equipado con un número de identificación específico (SIN). El usuario solo tiene que introducir el número SIN en la herramienta de configuración a la hora de crear la configuración del sistema. Vea la siguiente tabla para conocer los canales utilizados según la(s) función(es) configurada(s) en el controlador Sx2WEB24.
