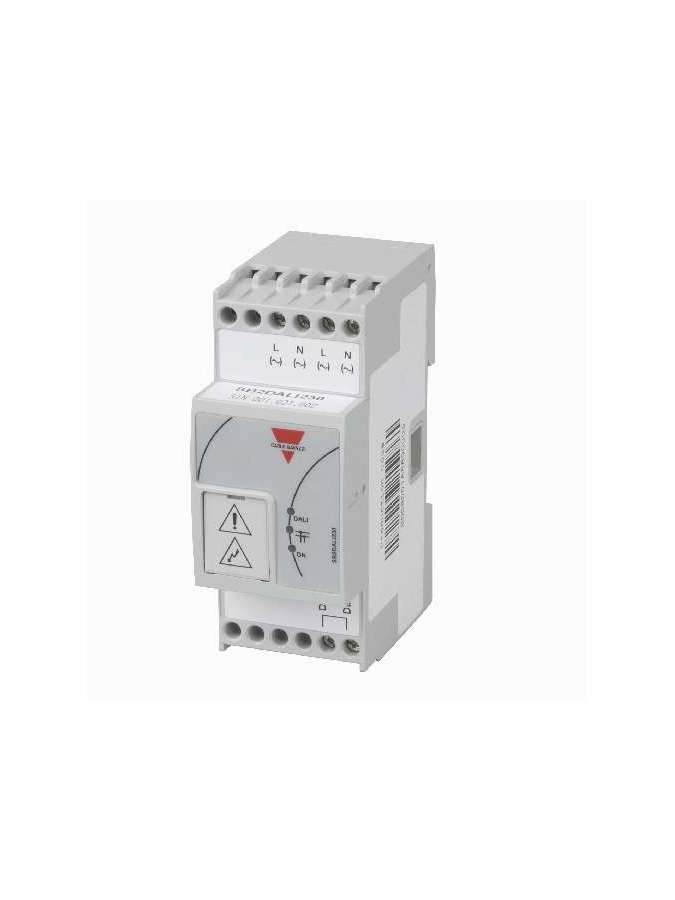

SB2DALI230 Carlo Gavazzi

SB2DALI230, Unidad maestra DALI Modelo SB2DALI230,, SB2DALI230, El SB2DALI230 es una unidad maestra DALI para Smart Dupline®. La unidad se puede conectar al bus Smart Dupline en cualquier punto, y es posible conectar hasta 64 actuadores de iluminación a la salida del bus DALI. Es posible conectar hasta 7 unidades SB2DALI230 a un bus Smart Dupline®. El SB2DALI230 se alimenta a 230 VCA y cuenta con alimentación DALI integrada. Las funciones de control de la iluminación (como zona de luz constante e iluminación de pasillos) se ejecutan a través del controlador SxWEB. Los detectores de presencia, sensores lux e interruptores de luz se conectan a través de Smart Dupline al controlador SxWEB. Todas las E/S, los parámetros de las funciones y las marcas de control están disponibles a modo de objetos BACnet en BACnet/ IP, lo que permite una integración sencilla en cualquier sistema BMS., SB2DALI230, La unidad maestra DALI SB2DALI230 forma parte de la plataforma SxWEB/Smart Dupline® para aplicaciones de automatización de edificios. La unidad está concebida para suministrar una interfaz para los actuadores de iluminación, como pueden ser los balastos y los controladores LED de los sistemas de control de la iluminación. Las funciones de control de la iluminación, como el control de zona de luz constante y la iluminación de pasillos, se ejecutan a través del controlador SxWEB, conectado a la unidad maestra DALI a través de Smart Dupline®. Los detectores de presencia, los sensores lux y los interruptores de luz necesarios para el control de la iluminación se conectan directamente al bus de 2 hilos Smart Dupline®, que suministra alimentación y comunicación para los dispositivos conectados. El SB2DALI230 se alimenta a 230 VCA y cuenta con alimentación DALI integrada. Topología de la red Cada unidad maestra DALI puede tener hasta 64 actuadores DALI conectados a su salida, y es posible conectar hasta 7 unidades maestras DALI a un bus Smart Dupline®. Dado que un controlador SxWEB puede controlar hasta 7 redes Smart Dupline®, la cantidad total de actuadores DALI que puede controlar un SxWEB es la siguiente: 64 x 7 x 7 = 3.136 Sin embargo, en muchos casos es preferible contar con un controlador SxWEB en cada planta y, a continuación, conectarlos a través de BACnet/IP. De esta forma, el sistema es completamente escalable y permite controlar cualquier número de equipos de luz. Direccionamiento y programación El direccionamiento y el agrupamiento de los actuadores DALI se llevan a cabo a través de la herramienta de programación SxTool basada en PC; de esta forma, es posible programar y poner en marcha todo el sistema desde una única interfaz de usuario. Es posible crear hasta 16 grupos de iluminación para cada unidad maestra DALI. Durante la exploración de las redes Smart Dupline® a través de la herramienta de programación SxTool, se detectan de forma automática las unidades maestras DALI, que pueden identificarse de forma unívoca a través de las direcciones SIN. Durante la configuración de la unidad maestra DALI, es posible realizar una exploración de la red DALI y asignar direcciones a los dispositivos DALI de forma automática. En el menú de configuración, las luces se pueden activar y desactivar por separado. De esta forma, es posible identificar de forma sencilla las direcciones DALI que se han asignado al actuador. Si es necesario, posteriormente es posible intercambiar las direcciones de los dispositivos DALI. Funciones Las funciones de control de la iluminación se ejecutan a través del controlador SxWEB. Hay disponibles diversas funciones predefinidas, como el control de zona de luz constante, la iluminación de pasillos, el control de presencia y basado en lux, programación, secuencias, regulación, control de escenarios, temporizadores, etc. El SxWEB proporciona un interfaz BACnet/ IP que permite controlar las funciones de iluminación y los cambios de parámetros a través de objetos BACnet. Esto simplifica considerablemente la integración BMS. Por ejemplo, cada función de luz constante cuenta con un objeto BACnet que permite leer y cambiar el punto de consigna de luminosidad.
