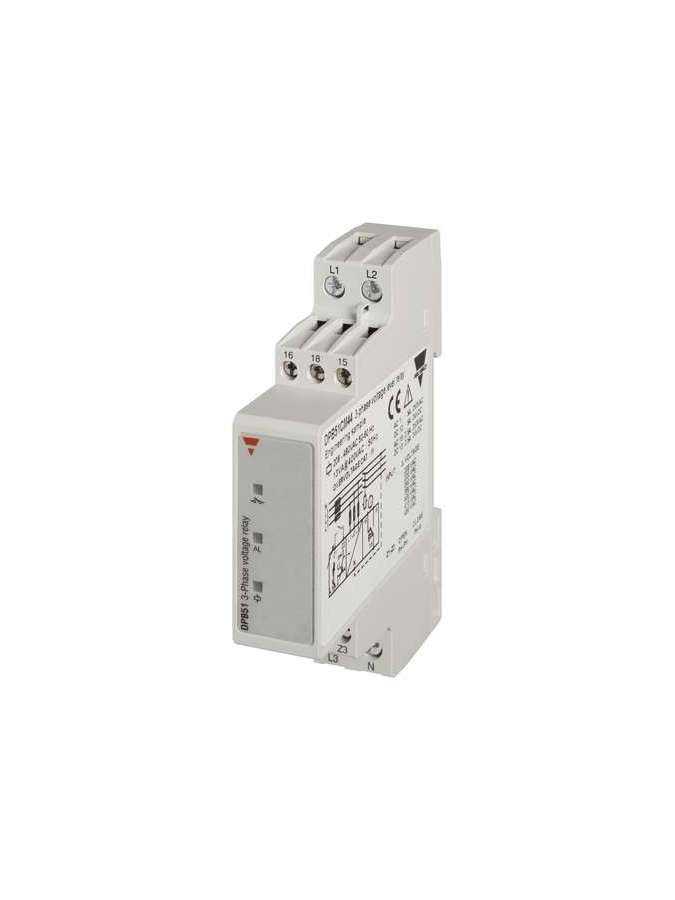

DPB51CM44B006, Relés de Control y Protección Control Trifásico, Trifásico con neutro Modelo DPB51 CM44B006, DPB51CM44B006, Relé de control de tensión para sistemas trifásicos o trifásicos con neutro. Controla la secuencia de fases, la pérdida de fases o pérdida del neutro. El relé no precisa de ajustes. La selección entre triángulo o estrella se realiza con un puente entre los terminales Z1 y Z2. Escalas de medida con conexión en triángulo de 280 a 480 VCA y de 120 a 277 VCA con conexión en estrella disponibles con un relé multitensión. Caja de 17,5 mm adecuada para montaje en panel., DPB51CM44B006, Conectado con las 3 fases (y neutro) el relé DPB51 conecta cuando las 3 fases están presentes al mismo tiempo, la secuencia de fases es correcta y los niveles de la tensión fase-fase (o fase-neutro) están dentro de los límites seleccionados. Si la secuencia de fases es incorrecta o se produce una pérdida de fase o del neutro, el relé de salida desconectará inmediatamente tras un período de retardo de 200 ms. El fallo será indicado por el LED rojo parpadeando a 5Hz durante la situación de alarma. Si la tensión está por debajo del nivel mínimo seleccionado, el LED rojo se encenderá. Ejemplo 1 (control de la red principal) El relé controla la correcta secuencia de fases y la presencia de las todas las fases y del neutro. En caso de fallo, el relé de salida se abre. Ejemplo 2 (control de carga) El relé desconecta al interrumpirse una o varias fases, o si la secuencia de fases es incorrecta para la dirección de giro del motor.
DPB51CM44B006
Referencias específicas
Nuevo
Descargas
DPB51CM44B006.pdfNo customer reviews for the moment.
