1SAM451000R1012 ABB

Los guardamotores manuales son dispositivos de protección electromecánicos para el circuito principal. Se utilizan principalmente para arrancar y parar motores manualmente y para proporcionar a los fusibles menos protección contra cortocircuitos, sobrecargas y fallos de la fase. Una protección menor de los fusibles ahorra costes, espacio y garantiza una reacción rápida ante cortocircuitos, ya que apaga el motor en milisegundos. Las combinaciones de arrancadores están equipadas con contactores. Los equipos disponen de control manual / protección contra corrientes de cortocircuito y sobrecargas, el ajuste de corriente es regulable para la protección de la carga y la indicación de disparo magnético, dispone de función de desconexión, de compensación de la temperatura, control remoto mediante el desenganche a tensión mínima y el disparo en derivación y poder de ruptura de cortocircuito (Ics) hasta 100 kA.

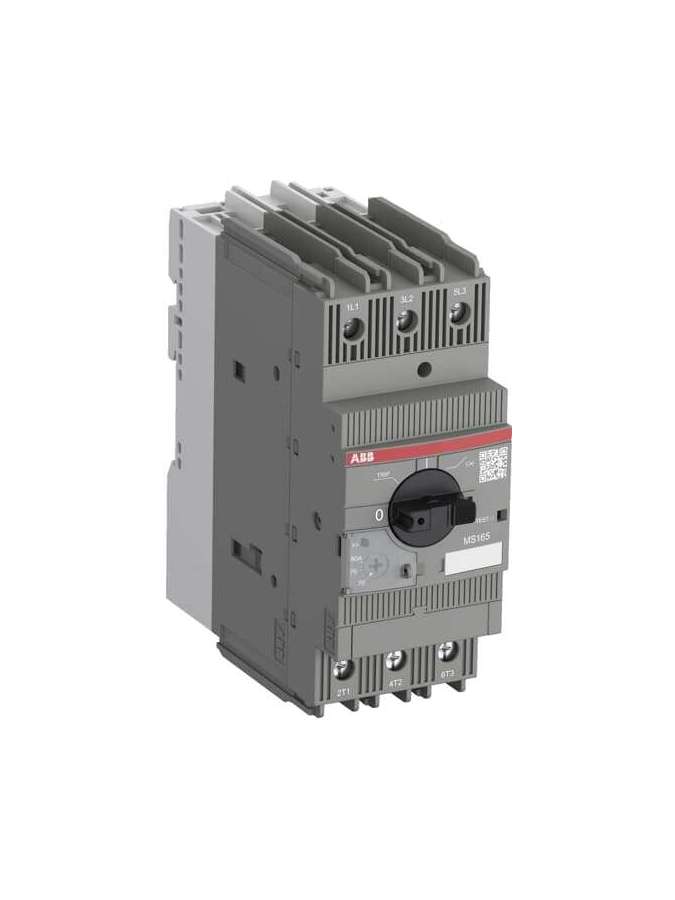

La referencia 1SAM451000R1012 concretamente, se trata de un/a disyuntor de protección del motor.

Sus características son:
Ajuste actual de liberación de sobrecarga: 14 - 20 A, Rango de ajuste de liberación instantánea de cortocircuito: 300A, Con protección térmica, Sensible a fallo de fase, Técnica de liberación: Termomagnético, Tensión de funcionamiento nominal: 250 - 690 V, Intensidad nominal permanente Iu: 20A, Potencia de funcionamiento nominal en CA-3, 400 V: 7,5kW, Tipo de conexión del circuito de corriente principal: Conexión roscada, Ejecución del elemento accionador: Botón giratorio (mando), Construcción del dispositivo: Dispositivo completo en carcasa, Número de polos: 3.
