SH2RE16A4 Carlo Gavazzi

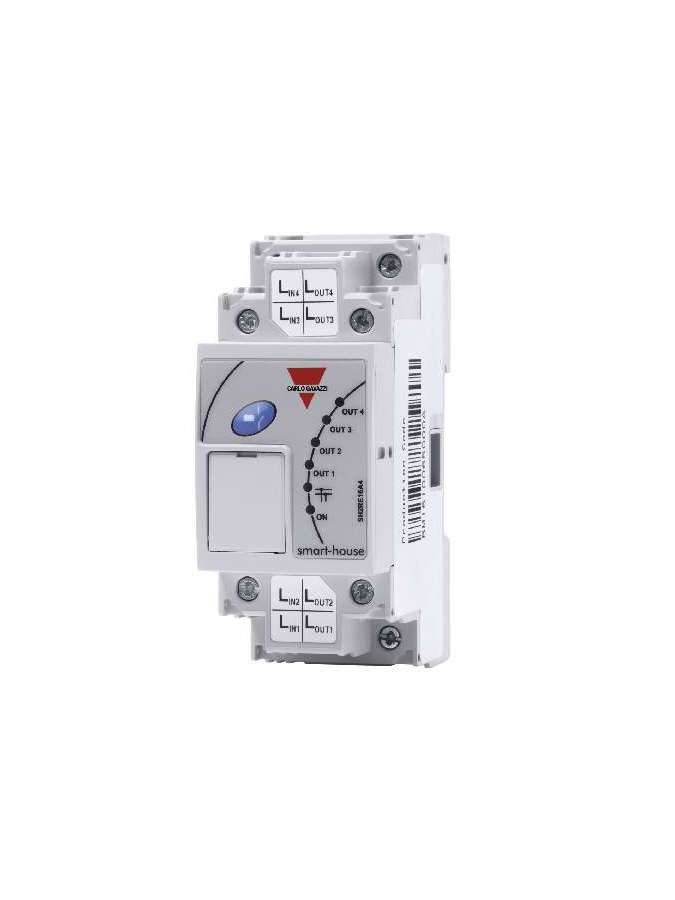

SH2RE16A4, Módulo de salida de relé , SH2RE16A4, SH2RE16A4 es un módulo de salida de cuatro relés para montaje a carril DIN. Cuando el bus Dupline® recibe una orden de activación, la salida se activa y se mantiene activada hasta que se recibe la orden de desactivación. Gracias al bus interno, los módulos SH2RE16A4 se pueden conectar entre sí sin necesidad de cableado en el bus the Dupline., SH2RE16A4, Si el SH2RE16A4 está conectado al bus Dupline® y el bus funciona correctamente, el módulo de relé estará en modo ESTÁNDAR y el LED verde estará activado. El relé accederá al modo LOCAL si se pulsa el pulsador. En modo LOCAL, el relé no admite ninguna orden del bus y el LED parpadeará. El relé puede regresar al modo ESTÁNDAR después de uno de los siguientes eventos: 1) Tras un tiempo límite de 1 minuto después de pulsar un botón 2) Tras reiniciar la alimentación. Si el bus no está conectado o falla, el módulo no recibirá alimentación y las salidas mantendrán el último estado que tenían. No hay presente un estado seguro en caso de fallo. Para alcanzar un consumo de energía reducido, las 4 salidas no se activan todas al mismo tiempo, sino que se produce un retardo de 500ms entre cada activación.
