SH2D10V424 Carlo Gavazzi

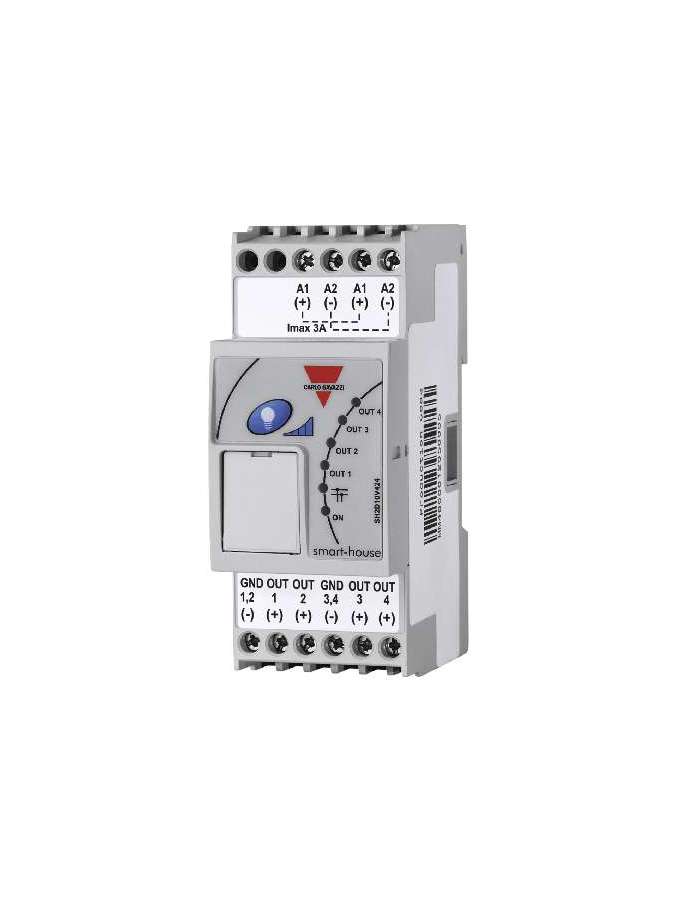

SH2D10V424, Dimmer de salida analógica Modelo SH2D10V424., SH2D10V424, Este dimmer universal de 1 a 10 V está diseñado para el montaje a carril DIN y tiene una anchura de 2 módulos DIN. Está equipado con 4 salidas independientes que, de acuerdo con el porcentaje de regulación definido, ofrecen una salida correspondiente de 1 a 10 V. Es adecuado para la regulación de balastos regulables con entradas analógicas de 1 a 10 V. A fin de garantizar la función de conmutación del balasto electrónico, el SH2D10V424 debe acoplarse con uno o más módulos de salidas de relé., SH2D10V424, Si el SH2D10V424 está conectado al bus Dupline® y el bus funciona correctamente, el dimmer estará en modo ESTÁNDAR y el LED verde estará activado. El dimmer accede al modo LOCAL si se pulsa el pulsador o si hay fallo de bus o no está conectado. En modo LOCAL, el dimmer no admite ninguna orden del bus y el LED parpadeará. El dimmer puede regresar al modo ESTÁNDAR solo cuando el estado del bus sea correcto y se produzca uno de los siguientes eventos: 1) Inmediatamente después del retorno del bus Dupline® 2) Tras un tiempo límite de 1 minuto después de pulsar un botón 3) Tras reiniciar la alimentación Pulsador El pulsador se puede utilizar con pulsaciones breves o largas (>2 segundos). Pulsación breve: Las cuatro salidas se activan/desactivan (función de conmutación) con el valor de ajuste. El ajuste de fábrica es del 100%; de esta forma, la primera vez que el pulsador se pulsa con una pulsación breve, la luz se enciende al 100%. Si el módulo memoriza otra escena de iluminación, la luz se encenderá a ese nivel. Pulsación larga: una vez encendida la luz, si el pulsador se mantiene pulsado más de 2 segundos, la luz se incrementará hasta el 100% y se reducirá hasta el 5%. Esto se repetirá hasta que el pulsador se mantenga pulsado. Cada vez que se pulse el pulsador, la rampa se invertirá. Con una pulsación breve o larga del botón, las 4 salidas se accionan al mismo tiempo. La activación del pulsador sobrescribe el estado seguro. SH2D10V424 y módulo de salida de relé Una vez configurada una función de regulación, si se utiliza un SH2D10V424, también es necesario seleccionar los módulos de salida de relé: pueden ser descentralizados o bien módulos para cuadro. - SH2RE16A4 - SH2RE16A2E230 - BDA-RE13A-U Parámetros programables Tensión de salida A fin de ajustar la curva de salida óptima para la activación de LED o balastos regulables de 1 a 10 V, el usuario puede definir 6 umbrales para la tensión de salida. Umbral 1. Es la tensión de salida deseada a una intensidad de luz del 0%. Umbral 2. Es la tensión de salida deseada a una intensidad de luz del 5%. Umbral 3. Es la tensión de salida deseada a una intensidad de luz del 30%. Umbral 4. Es la tensión de salida deseada a una intensidad de luz del 50%. Umbral 5. Es la tensión de salida deseada a una intensidad de luz del 70%. Umbral 6. Es la tensión de salida deseada a una intensidad de luz del 90%. La programación de estos 6 valores se realiza a través de la herramienta de software SH. Un ejemplo del uso de este umbral es el de los convertidores de 1 a 10 V que disponen de un sistema de ahorro de energía según el cual se apagan si la tensión de entrada es inferior a un valor predefinido (normalmente entre 1,2 y 2 V aproximadamente). En este caso, debe ajustarse el umbral 1 (@0%) como valor mínimo. Véase la figura. Curvas de salida: El balasto 1 es un ejemplo de curva de salida para un balasto, mientras que el LED 1 es un ejemplo de una curva de salida paraun LED de 1 a 10 V (véase a continuación). Encendido/apagado suave Los tiempos de encendido y apagado suave son programables de 0 a 30 segundos a través de la herramienta de configuración SH. El valor predeterminado es 2. Tiempo de rampa El tiempo de rampa es programable de 0 a 30 segundos a través de la herramienta de configuración SH. El valor predeterminado es 2. Estado seguro en caso de fallo El estado de salida de los dimmers, si hay fallo del bus Dupline® o no está conectado, se programa a través de la herramienta SH y el usuario puede escoger entre las siguientes opciones: 1. Salida siempre desactivada 2. Salida siempre activada 3. La salida mantiene el estado que tenía antes de la desconexión. Por defecto, el ajuste de fábrica es desactivado.
