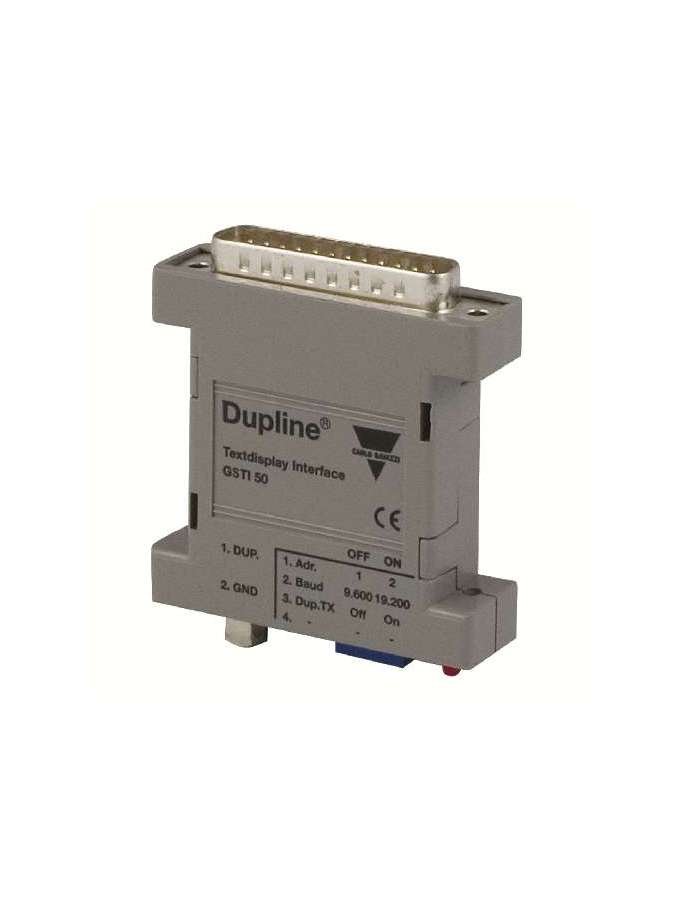

GSTI50 Carlo Gavazzi

GSTI50, Módulo Interfaz Dupline® Modbus Modelo GSTI50, GSTI50, En principio, el GSTI50 está diseñado como interfaz para el display Dupline® GTD50, pero puede ser utilizado por cualquier unidad maestra Modbus-RTU. El GSTI50 soporta la función “3” Modbus-RTU (lectura de registros) y la función “16” (escritura de registros) y puede leer/escribir las 128 Ent./Sal. Dupline®. El número máximo de registros permitido en una consulta está limitado a 8 registros de lectura y 8 registros de escritura a la vez., GSTI50, El módulo Dupline® GSTI50 es un módulo de interfaz esclavo Modbus-RTU. 128 Ent./Sal. Dupline® pueden ser leídas por una tarjeta de control maestra. Se puede conectar varios módulos Dupline® GSTI50 a la misma red y pueden operar conjuntamente y paralelamente con otros módulos que utilizan el mismo protocolo. Cuando el módulo de interfaz Dupline® GSTI50 recibe un telegrama con información de salida para receptores Dupline®, responderá automáticamente con un telegrama con información de entrada para los transmisores Dupline®. Principios de seguridad: Cada módulo de seguridad utiliza 2 canales para enviar su señal. Las selecciones posibles están en el rango de A3/A4... P7/P8. Debe definirse la dirección de canal que controlará el módulo de seguridad. (Observe que no se permite la dirección de canal A1/A2 en el sistema. A1 siempre se utiliza para sincronización segura entre todos los módulos de seguridad). Tendrá el estado “0” cuando A1 esté OK, y el estado “1” cuando A1 sea erróneo. A2 es vigilancia del Bus Dupline®. Si el estado es “0”, el bus Dupline® está OK, si el estado es “1”, el bus Dupline® está erróneo. Si todos los módulos de seguridad configurados envían una señal de “estado seguro” válida, entonces los contactos de relé de los módulos de salida estarán cerrados. En cualquier otro caso, como señales de estado no seguro recibidas de uno o varios módulos de seguridad o fallo en el bus Dupline®, los relés permanecerán abiertos y mantendrán el sistema en “estado seguro”. Al arrancar un sistema seguro todos los contactos permanecerán abiertos hasta que se reciba una señal válida de “estado seguro” de todos los módulos de seguridad. Si la señal Dupline® falta o es errónea, el GSTI50 ajustará el estado de entrada de todos los canales a OFF. Tiempo de respuesta El tiempo de respuesta para el circuito de seguridad completo Dupline® depende del número de canales Dupline®, y el tiempo de respuesta del GSTI50 = máx. 136 mseg. El tiempo de respuesta de los canales se puede calcular como: Tiempo de respuesta en desconexión de relé (peor caso): 2 x Número de canales Dupline® + 40 [mseg]. Nota: El tiempo de respuesta es para el circuito de seguridad Dupline® completo; desde que una entrada de seguridad pasa a un estado no seguro hasta que el relé de salida es desactivado. Tiempo de respuesta en activación de relé (peor caso): 4 x Número de canales Dupline® + 80 [mseg]. Nota: El tiempo de respuesta es para el circuito de seguridad Dupline® completo; desde que una entrada de seguridad pasa a un estado seguro hasta que el relé de salida es activado.
