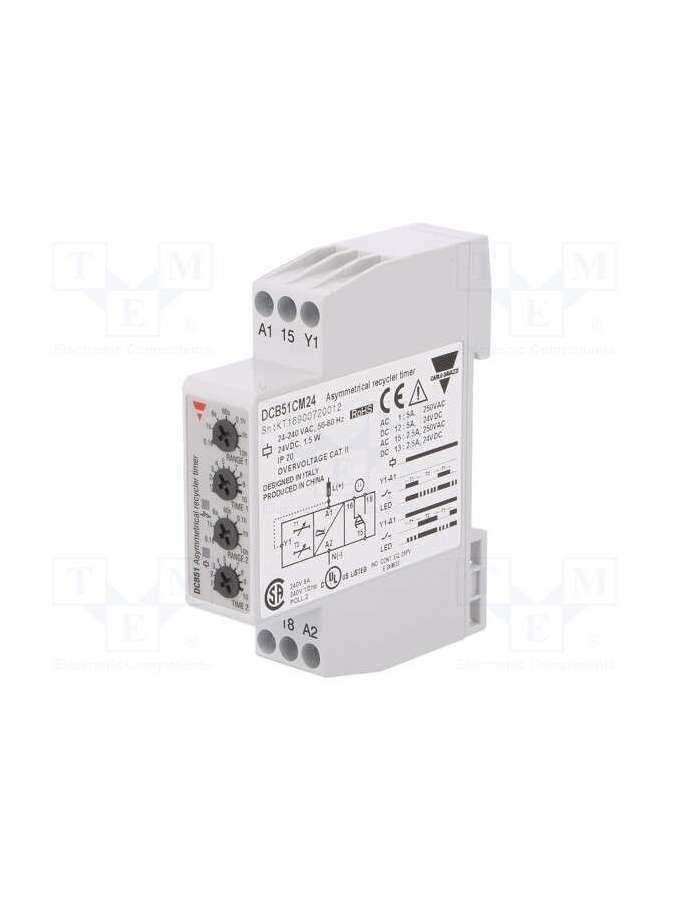

DCB51CM24 Carlo Gavazzi

DCB51CM24, Temporizadores Cíclico Asimétrico Modelo DCB51, DCB51CM24, Temporizador de doble función. Combina cíclico asimétrico empezando en ON o en OFF, seleccionables mediante cierre de contacto entre patillas A1 e Y1. Con selección individual de las escalas de tiempo, de 0,1 s a 100 h. Para montaje en carril DIN., DCB51CM24, Función Aa - Cíclico asimétrico, comenzando en ON Al conectar la tensión de alimentación, el relé conecta y comienza el período de tiempo en ON (T1). Finalizado este período de tiempo, el relé desconecta durante el período de tiempo en OFF (T2). Esta secuencia continuará hasta que se interrumpa la tensión de alimentación al menos 200 ms. Función Ab - Cíclico asimétrico, comenzando en OFF Al conectar la tensión de alimentación, el relé conecta y comienza el período de tiempo en OFF (T1). Finalizado este período de tiempo, el relé desconecta durante el período de tiempo en ON (T2). Esta secuencia continuará hasta que se interrumpa la tensión de alimentación al menos 200 ms.
